مجموعة توبو ستيل الصين
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOBO |
| إصدار الشهادات: | ISO |
| رقم الموديل: | / |
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | يتم تغليف الصمامات بورق فقاعات بلاستيكية وفي صناديق من الخشب الرقائقي |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| طلب: | الماء والنفط والغاز | مادة الجسم: | الحديد الزهر والفولاذ الزهر والفولاذ المقاوم للصدأ |
|---|---|---|---|
| شهادة: | ISO 9001 ، CE ، API | اتصال: | شفة ، ويفر |
| معيار التصميم: | API 609 ، MSS SP-67 ، BS 5155 | مادة القرص: | الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الألومنيوم البرونزي |
| وجها لوجه: | API 609 ، MSS SP-67 ، BS 5155 | عملية: | يدوي، هوائي، كهربائي |
| ضغط: | 150-300 رطل لكل بوصة مربعة | مادة المقعد: | NBR ، EPDM ، فيتون |
| مقاس: | 2-24 بوصة | درجة حرارة: | 0-200 ℃ |
| قواعد الامتحان: | API 598 | نوع الصمام: | صمام فراشة رقاقة |
| ضمان: | 1 سنة | ||
| تسليط الضوء: | Ss 316 صمام فراشة الفراشة,صمام الفراشة من نوع الوافر المتحرك,صمام الفراشة الثلاثي 300 PSI,Eccentric Wafer Type Butterfly Valve,Triple Butterfly Valve 300 PSI |
||

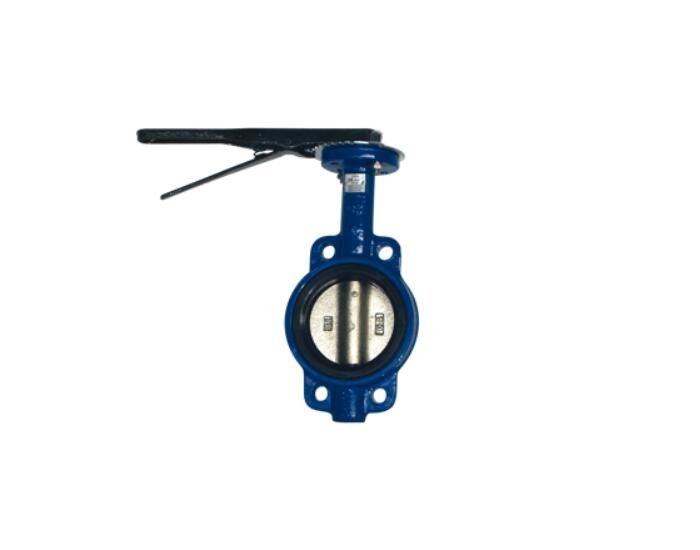

DD373H الفولاذ المقاوم للصدأ الثلاثي ss 316 صمام فراشة نوع رقاقة غريب الأطوار
1. الحجم: نوع الرقاقة من 2 إلى 26 بوصة، نوع العروة ونوع الحواف المزدوجة
2. المواد: الجسم: الحديد الزهر، الفولاذ الكربوني، 304S.س، 316س.S والبرونز الألومنيوم.القرص: حديد الدكتايل المطلي بالنيكل، حديد الدكتايل المطلي بالنايلون، 304S.س، 316س.S، والألمنيوم والبرونز والمونيل.رمح: 416S.ساند316S.S، 17-4pH.المقعد: EPDM، EPDM بدرجة حرارة عالية، EPDM من الفئة الغذائية، NBR، NBR مقاوم للكشط، Viton، Viton بدرجة حرارة عالية، Hypalon، مطاط السيليكون PTFE فوق EPDM، PTFE فوق NBR، النيوبرين.البطانة: PTFE مدعوم بالزجاج
3. ضغط العمل: 2 "إلى 6" 40 بار 8 "إلى 26" 25 بار
| لا. | جزء اسم | مادة | مادة اختيارية | |
| 1 | جسم | أستم A351 CF8M | أستم A216 وب، CF8 | |
| 2 | تحمل | 304 + بتف | ||
| 3 | فاصل القرص | أستم A276 316 | أستم A276 304 | |
| 4 | الفتحة | أستم A564 17-4PH | أستم A276 420 | |
| 5 | مقعد | بتف | رتف | |
| 6 | القرص | أستم A351 CF8M | أستم A351 CF8 | |
| 7 | دبوس | أستم A564 17-4PH | ||
| 8 | لوحة تثبيت المقعد | أستم A351 CF8M | أستم A216 وب، CF8 | |
| 9 | غسالة التعبئة | بتف | ||
| 10 | غدة | أستم A351 CF8M | أستم A216 وب، CF8 | |
| 11 | مفتاح | الكربون الصلب | ||
| 12 | لوحة التركيب | أستم A351 CF8M | أستم A351 CF8 |
ملخص:
1. شفة
الحافة والحفر وفقًا للمعيار EN1092-2، وجهًا لوجه وفقًا لسلسلة ISO5752 14 وسلسلة ISO5752 13.
2. القرص
يضمن القرص الانسيابي المنخفض مقاومة التدفق المنخفضة.
3. الجسم
يضمن مقعد الجسم الملحوم والنهائي المصنوع من الفولاذ المقاوم للصدأ أداءً موثوقًا ومتينًا.
4. رمح
اتصال القرص بالعمود عن طريق مفتاح أو دبوس مستدق.
5. تحمل
محمل ذاتي التشحيم من مادة البرونز خالي من الصيانة.
6. علبة التروس
يمكن تشغيل علبة التروس ذات عزم الدوران المنخفض بسهولة بواسطة عجلة يدوية أو توصيلها بمحرك.
7. الحافة العلوية
تتصل الحافة العلوية ISO 5211 بعلبة التروس أو المحرك.
8. يا خاتم
توفر حلقات O المتعددة للعمود عمرًا طويلًا وأداء إغلاق موثوقًا، وهو سهل التعديل أو الاستبدال.
9. خاتم الختم
تضمن حلقة ختم القرص ذات الشكل T والتي يتم تثبيتها بواسطة المثبات أداء الختم الموثوق به في كلا الاتجاهين، والذي يسهل أيضًا تعديله أو استبداله بدون أي أدوات خاصة
تُستخدم صمامات الفراشة في خدمات التشغيل والإيقاف أو التعديل وتحظى بشعبية كبيرة نظرًا لوزنها الخفيف وصغر حجم تركيبها وتكاليفها المنخفضة وتشغيلها السريع وتوافرها بأحجام كبيرة جدًا.يمكن تشغيل هذه الصمامات بواسطة المقابض أو التروس أو المحركات الأوتوماتيكية.
بيانات الأبعاد (مم)
| الاسم المميز | أ | ب | أسم كلاس 150 | أسم كلاس 300 | د | ح | د | ΦE | 4-ΦG |
| ج | |||||||||
| 2.5" | 155 | 70 | 48 | 48 | 120 | 32 | 16 | 70 | 10 |
| 3" | 175 | 76 | 48 | 48 | 130 | 32 | 16 | 70 | 10 |
| 4" | 176 | 92 | 54 | 54 | 160 | 32 | 19 | 70 | 10 |
| 6" | 225 | 125 | 57 | 59 | 215 | 32 | 20 | 70 | 10 |
| 8" | 267 | 150 | 64 | 73 | 273 | 45 | 26 | 102 | 12 |
| 10" | 276 | 175 | 71 | 83 | 325 | 45 | 32 | 125 | 13 |
| 12" | 320 | 240 | 81 | 92 | 375 | 45 | 36 | 125 | 13 |
الصمام فراشةتم استخدامه في الأصل حيث لم يكن الإغلاق المحكم ضروريًا تمامًا.ومع ذلك، على مر السنين، تم تصنيع هذه الصمامات بأختام محكمة إلى حد ما مصنوعة من المطاط أو المواد المرنة التي توفر إغلاقًا جيدًا مثل الأنواع الأخرى من الصمامات.تُستخدم صمامات الفراشة عندما تكون المساحة محدودة.على عكسبوابة الصماماتيمكن استخدام صمامات الفراشة لخنق أو تنظيم التدفق وكذلك في الوضع المفتوح والمغلق بالكامل.يعتبر فقدان الضغط من خلال صمام الفراشة صغيرًا مقارنةً بصمام الفراشةصمام البوابة.تبلغ نسبة L/D لهذا النوع من الصمامات حوالي ثلث نسبة صمام البوابة.تستخدم صمامات الفراشة بأحجام كبيرة وصغيرة.يمكن تشغيلها بعجلة يدوية أو تشغيلها باستخدام مفتاح ربط أو آلية تروس.يظهر صمام الفراشة النموذجي في الشكل 12.12.
