مجموعة توبو ستيل الصين

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOBO |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | / |
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | يتم تغليف الصمامات بورق فقاعات بلاستيكية وفي صناديق من الخشب الرقائقي |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| المواد: | الفولاذ المقاوم للصدأ | نوع العملية: | يدوي / أوتوماتيكي |
|---|---|---|---|
| نوع الصمام: | صمام البوابة | طلب: | الماء والنفط والغاز والسائل القلوي أو الحمضي |
| قوة: | هوائي | حجم الميناء: | DN50-DN600 |
| درجة حرارة الوسائط: | درجة حرارة عالية | بناء: | بوابة |

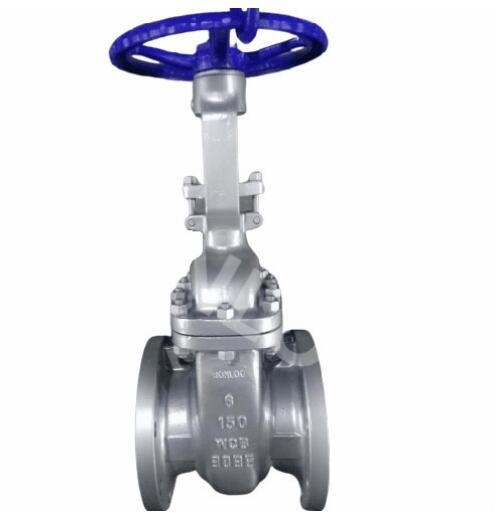

| قياسي أو غير قياسي: | معيار | اسم المنتج: | صمام بوابة شفة |
| مادة الجسم: | الفولاذ المقاوم للصدأ 316 | معيار: | DIN ، ANSI |
| يكتب: | صمام البوابة | اللون: | طلب الزبون |
| ضغط العمل: | 150 ~ 2500 رطل (PN16 ~ PN420) | ||
| تسليط الضوء: | صمام بوابة الفولاذ المقاوم للصدأ 150LB,CF8 صمام بوابة الفولاذ المقاوم للصدأ,صمام بوابة الفلانج عالي الحرارة,CF8 Stainless Steel Flange Gate Valve,High Temperature Flange Gate Valve |
||
صمام بوابة الختم الضغط 600 ~ 2500
أوس و واي، الإرتفاع في الجذع، السكين المرن
مقعد تحت الضغط غطاء المقعد، حلقة مقعد مصفحة أو مصفحة
أيه إس تي إم إيه 216 دبليو سي بي، أيه 217 دبليو سي 6، أيه 351 سي إف 8، أيه 351 سي إف 8 م
A351 CF3،A351 CF3M،A351 CF8M
| قائمة المواد | ||
| لا. | اسم الجزء | المواد |
| 23 | الحلمة الدهنية | النحاس |
| 22 | مسدس غروب | فولاذ الكربون |
| 21 | محار عجلة اليد | فولاذ الكربون |
| 20 | عجلة يدوية | الحديد الصلب/الصلب المصبوب/الحديد المضغوط/الصلب المصنوع |
| 19 | المكسرات | فولاذ الكربون/SS |
| 18 | محرك العين والمكعب | A 193 B7/A194 2H~A193 B8/A194 8 |
| 17 | الدبوس | الصلب الكربوني/الصلب المقاوم للصدأ |
| 16 | الجوز | سبيكة 439-D2/cu |
| 15 | فليانج الغدة | الصلب الكربوني/المواد المكافئة لهيكل السيارة |
| 14 | الغدة | أقل تلوثاً في الصلب |
| 13 | شجيرة الغدة | انظر مادة الجسم |
| 12 | المقعد الخلفي | |
| 11 | الجذع | |
| 10 | حلقة المقعد | |
| 09 | السنج | |
| لا. | اسم الجزء | الـ WCB | الـ LCB | WC6 | WC9 |
| 08 | البراغ والجوز | A193 Gr B7/A194 Gr 2H | A320 Gr L7/A194 Gr 4 | A193 Gr B16/A194 Gr 4/7 | A193 Gr B16/A194 Gr 4/7 |
| 07 | حزم الغدة | الجرافيت | الجرافيت | الجرافيت | الجرافيت |
| 06 | غسيل | حديد ناعم | حديد ناعم | SS304 | SS304 |
| 05 | حلقة الدفع | A105 | A182 F304 | A182 F11 | A182 F22 |
| 04 | الحلقة الاحتياطية | A105 | A182 F304 | A182 F11 | A182 F22 |
| 03 | نير | A216 Gr WCB | A352 Gr LCB | A271 Gr WC6 | A271 Gr WC9 |
| 02 | غطاء | A216 Gr WCB | A352 Gr LCB | A271 Gr WC6 | A271 Gr WC9 |
| 01 | الجسم | A216 Gr WCB | A352 Gr LCB | A271 Gr WC6 | A271 Gr WC9 |
| لا. | اسم الجزء | C5 | C12 | CF8 | CF8M |
| 08 | البراغ والجوز | A193 Gr B7/A194 Gr 2H | A193 Gr B16/A194 Gr 4/7 | A193 B8/A194 8 | A193 B8M/A1948M |
| 07 | حزم الغدة | الجرافيت | الجرافيت | الجرافيت | الجرافيت |
| 06 | غسيل | SS304 | SS304 | SS304 | SS316 |
| 05 | حلقة الدفع | A182 F22 | A182 F22 | A182 F304 | A182 F316 |
| 04 | الحلقة الاحتياطية | A182 F22 | A182 F22 | A182 F304 | A182 F316 |
| 03 | نير | A217 Gr C5 | A217 Gr C12 | A351 Gr CF8 | A351 Gr CF8M |
| 02 | غطاء | A217 Gr C5 | A217 Gr C12 | A351 Gr CF8 | A351 Gr CF8M |
| 01 | الجسم | A217 Gr C5 | A217 Gr C12 | A351 Gr CF8 | A351 Gr CF8M |
| الأبعاد | |||||||||||||||
| الفئة 600 | |||||||||||||||
| الحجم | بوصة | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
| L-L1 | ملم | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L-SP | ملم | 178 | 216 | 254 | 305 | 381 | 457 | 584 | 711 | 813 | 889 | 991 | 1092 | 1194 | 1397 |
| هـ | ملم | 525 | 610 | 650 | 775 | 825 | 1050 | 1200 | 1450 | 1600 | 1800 | 2050 | 2245 | 2400 | 2670 |
| ك | ملم | 250 | 250 | 300 | 350 | 400 | 500 | 600 | 600 | 400 | 450 | 450 | 500 | 500 | 550 |
| (و) | كيلوغرام | 35 | 55 | 62 | 105 | 160 | 205 | 400 | 690 | 815 | 1125 | 1650 | 2025 | 2325 | 3980 |
| الفئة 900 | |||||||||||||||
| الحجم | بوصة | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| L-L1 | ملم | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | |
| L-SP | ملم | 216 | 254 | 305 | 356 | 432 | 508 | 660 | 787 | 914 | 991 | 1092 | 1219 | 1321 | |
| هـ | ملم | 550 | 645 | 670 | 790 | 855 | 1075 | 1225 | 1500 | 1635 | 1830 | 2145 | 2300 | 2485 | |
| ك | ملم | 300 | 300 | 300 | 400 | 450 | 300 | 350 | 400 | 400 | 450 | 500 | 500 | 550 | |
| (و) | كيلوغرام | 75 | 90 | 96 | 136 | 225 | 275 | 490 | 825 | 1150 | 1500 | 2100 | 2750 | 3400 | |
| الفئة 1500 | |||||||||||||||
| الحجم | بوصة | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |||||
| L-L1 | ملم | 368 | 419 | 470 | 546 | 673 | 705 | 832 | 991 | 1130 | |||||
| L-SP | ملم | 216 | 254 | 305 | 406 | 483 | 559 | 711 | 864 | 991 | |||||
| هـ | ملم | 570 | 670 | 725 | 850 | 890 | 1125 | 1235 | 1520 | 1650 | |||||
| ك | ملم | 300 | 300 | 300 | 300 | 300 | 350 | 350 | 400 | 400 | |||||
| (و) | كيلوغرام | 95 | 110 | 125 | 205 | 256 | 330 | 655 | 1200 | 2010 | |||||
| الفئة 2500 | |||||||||||||||
| الحجم | بوصة | 2 | 2-1/2 | 3 | 4 | 5 | 6 | ||||||||
| L-L1 | ملم | 451 | 508 | 578 | 673 | 794 | 914 | ||||||||
| L-SP | ملم | 279 | 330 | 368 | 457 | 533 | 610 | ||||||||
| هـ | ملم | 600 | 695 | 740 | 890 | 970 | 1135 | ||||||||
| ك | ملم | 400 | 450 | 300 | 350 | 350 | 350 | ||||||||
| (و) | كيلوغرام | 110 | 130 | 140 | 225 | 295 | 1480 | ||||||||
ميزتنا
1. مصنعنا تنتج المنتجات وفقا للرسومات العميل والعينات
2الجودة العالية والسعر التنافسي وخدمة جيدة بعد البيع تجعلنا نكتسب ثقة العملاء
3. يمكننا قبول طباعة شعار العميل على غطاء مقبض الصمام
4. طالما كنت بحاجة، وسوف نقدم لك عينات؛
RFQ
1هل أنت مصنع أم شركة تجارية؟
نحن مصنع
2منذ متى وأنت تعمل في هذا المجال؟
لقد عملت 12 عاما في هذا المجال
3ما هي المنتجات الخاصة بك MOQ؟
نحن لا نملك MOQ محددة لمنتجاتنا.إذا كنت تحتاج فقط 1pc نحن نبيع أيضا. رضا الخاص بك هو السعي الأكبر لدينا.
4ما هي شروط التسليم؟
EXW، FOB، CFR، CIF، DDU، وهلم جرا.
5ما هي سياسة العينات الخاصة بك؟
يمكننا توفير العينة إذا كان لدينا قطع أجزاء جاهزة في المخزون، ولكن يجب على العملاء دفع تكلفة العينة
تكلفة البريد
الامتثال للمعايير
1التصميم والتصنيع يتوافقون مع BS5351 MSS SP-118
2نهاية الاتصال تتوافق مع:
1) الطرفين المطاطين للصواريخ تتوافق مع ANSI B16.11؛ JB/T1751
2) نهاية المسمار تتوافق مع ANSI B1.20.1؛ JB/T7306
3) الطرفين المطاوحين بالباطن تتوافق مع ANSI B16.25؛ JB/T12224
4) الطرفان المطاطية تتوافق مع ANSI B16.5؛ جي بي 79
3- الاختبار والتفتيش يتوافق مع: API 598؛ GB/T13927; JB/T9092
4خصائص الهيكل: غطاء محكّم، ثلاث قطع
5المواد تتوافق مع ANSI/ASTM
6المواد الرئيسية: A105؛ LF2؛ F5؛ F11؛ F22؛ 304 ((L) ؛ 316 ((L) ؛ F 347؛ F321؛ F51؛ Monel؛ 20Alloy.
الأبعاد الرئيسية
