مجموعة توبو ستيل الصين

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOBO |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | / |
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | يتم تغليف الصمامات بورق فقاعات بلاستيكية وفي صناديق من الخشب الرقائقي |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| المواد: | الفولاذ المقاوم للصدأ | نوع العملية: | يدوي / أوتوماتيكي |
|---|---|---|---|
| نوع الصمام: | صمام البوابة | طلب: | الماء والنفط والغاز والسائل القلوي أو الحمضي |
| قوة: | هوائي | حجم الميناء: | DN50-DN600 |
| درجة حرارة الوسائط: | درجة حرارة عالية | بناء: | بوابة |

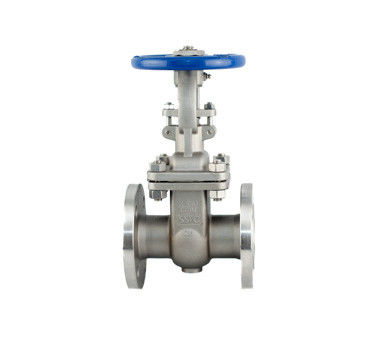

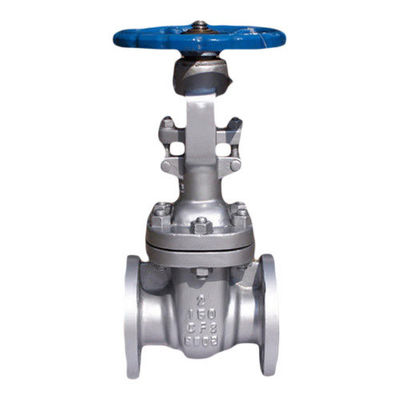

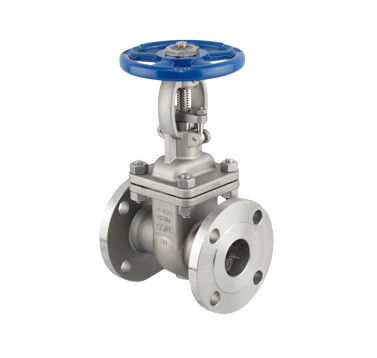

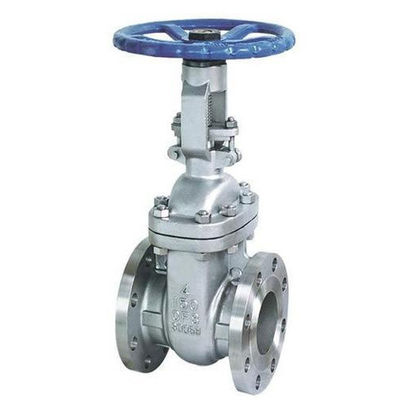

| قياسي أو غير قياسي: | معيار | اسم المنتج: | صمام بوابة شفة |
| مادة الجسم: | الفولاذ المقاوم للصدأ 316 | معيار: | DIN ، ANSI |
| يكتب: | صمام البوابة | اللون: | طلب الزبون |
| ضغط العمل: | 150 ~ 2500 رطل (PN16 ~ PN420) | ||
| تسليط الضوء: | صمام بوابة من الفولاذ المقاوم للصدأ,صمام البوابة اليدوي بالفولاذ المقاوم للصدأ,صمام البوابة المقاوم للتآكل من الفولاذ المقاوم للصدأ,Stainless Steel Manual Flanged Gate Valve,Corrosion Resistant Stainless Steel Gate Valve |
||
صمام بوابة ختم الضغط فئة 600 ~ 2500
OS&Y، جذع مرتفع، إسفين مرن
غطاء مقعد الضغط، حلقة المقعد الملولبة أو الملحومة
أستم A216 وب، A217 WC6، A351CF8، A351CF8M،
A351 CF3، A351 CF3M، A351 CF8M
| قائمة مواد | ||
| لا. | جزء اسم | مادة |
| 23 | حلمة الشحوم | نحاس |
| 22 | نكش المسمار | الصلب الكربوني |
| 21 | صامولة عجلة اليد | الصلب الكربوني |
| 20 | عجلة اليد | الحديد القابل للطرق/الفولاذ المصبوب/الحديد الحديدي/الفولاذ المُصنّع |
| 19 | نير الجوز | الكربون الصلب / سس |
| 18 | الترباس العين والجوز | أ 193 ب7/A194 2H~A193 ب8/A194 8 |
| 17 | دبوس | الكربون الصلب/الفولاذ المقاوم للصدأ |
| 16 | الجوز الجذعية | سبيكة 439-D2/cu |
| 15 | شفة الغدة | الفولاذ الكربوني/ما يعادل مادة الجسم |
| 14 | غدة | وصمة عار أقل من الفولاذ |
| 13 | شجيرة الغدة | انظر مادة الجسم |
| 12 | المقعد الخلفي | |
| 11 | ينبع | |
| 10 | حلقة مقعد | |
| 09 | وتد | |
| لا. | جزء اسم | WCB | إل سي بي | مرحاض6 | WC9 |
| 08 | الترباس والجوز | A193 غرام B7/A194 غرام 2H | A320 غرام L7/A194 غرام 4 | A193 غرام B16/A194 غرام 4/7 | A193 غرام B16/A194 غرام 4/7 |
| 07 | التعبئة الغدة | الجرافيت | الجرافيت | الجرافيت | الجرافيت |
| 06 | طوقا | ليونة ناعمة | ليونة ناعمة | SS304 | SS304 |
| 05 | حلقة التوجه | أ105 | A182 F304 | A182 F11 | A182 F22 |
| 04 | حلقة احتياطية | أ105 | A182 F304 | A182 F11 | A182 F22 |
| 03 | نير | A216 غرام WCB | A352 غرام LCB | A271 غرام WC6 | A271 غرام WC9 |
| 02 | غطاء محرك السيارة | A216 غرام WCB | A352 غرام LCB | A271 غرام WC6 | A271 غرام WC9 |
| 01 | جسم | A216 غرام WCB | A352 غرام LCB | A271 غرام WC6 | A271 غرام WC9 |
| لا. | جزء اسم | ج5 | ج12 | CF8 | CF8M |
| 08 | الترباس والجوز | A193 غرام B7/A194 غرام 2H | A193 غرام B16/A194 غرام 4/7 | A193 B8/A194 8 | A193 B8M/A1948M |
| 07 | التعبئة الغدة | الجرافيت | الجرافيت | الجرافيت | الجرافيت |
| 06 | طوقا | SS304 | SS304 | SS304 | SS316 |
| 05 | حلقة التوجه | A182 F22 | A182 F22 | A182 F304 | A182 F316 |
| 04 | حلقة احتياطية | A182 F22 | A182 F22 | A182 F304 | A182 F316 |
| 03 | نير | A217 غرام C5 | A217 غرام C12 | A351 غرام CF8 | A351 غرام CF8M |
| 02 | غطاء محرك السيارة | A217 غرام C5 | A217 غرام C12 | A351 غرام CF8 | A351 غرام CF8M |
| 01 | جسم | A217 غرام C5 | A217 غرام C12 | A351 غرام CF8 | A351 غرام CF8M |
| أبعاد | |||||||||||||||
| فئة 600 | |||||||||||||||
| مقاس | بوصة | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
| L-L1 | مم | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L-SP | مم | 178 | 216 | 254 | 305 | 381 | 457 | 584 | 711 | 813 | 889 | 991 | 1092 | 1194 | 1397 |
| ح | مم | 525 | 610 | 650 | 775 | 825 | 1050 | 1200 | 1450 | 1600 | 1800 | 2050 | 2245 | 2400 | 2670 |
| ك | مم | 250 | 250 | 300 | 350 | 400 | 500 | 600 | 600 | 400 | 450 | 450 | 500 | 500 | 550 |
| بالوزن | كلغ | 35 | 55 | 62 | 105 | 160 | 205 | 400 | 690 | 815 | 1125 | 1650 | 2025 | 2325 | 3980 |
| فئة 900 | |||||||||||||||
| مقاس | بوصة | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| L-L1 | مم | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | |
| L-SP | مم | 216 | 254 | 305 | 356 | 432 | 508 | 660 | 787 | 914 | 991 | 1092 | 1219 | 1321 | |
| ح | مم | 550 | 645 | 670 | 790 | 855 | 1075 | 1225 | 1500 | 1635 | 1830 | 2145 | 2300 | 2485 | |
| ك | مم | 300 | 300 | 300 | 400 | 450 | 300 | 350 | 400 | 400 | 450 | 500 | 500 | 550 | |
| بالوزن | كلغ | 75 | 90 | 96 | 136 | 225 | 275 | 490 | 825 | 1150 | 1500 | 2100 | 2750 | 3400 | |
| فئة 1500 | |||||||||||||||
| مقاس | بوصة | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |||||
| L-L1 | مم | 368 | 419 | 470 | 546 | 673 | 705 | 832 | 991 | 1130 | |||||
| L-SP | مم | 216 | 254 | 305 | 406 | 483 | 559 | 711 | 864 | 991 | |||||
| ح | مم | 570 | 670 | 725 | 850 | 890 | 1125 | 1235 | 1520 | 1650 | |||||
| ك | مم | 300 | 300 | 300 | 300 | 300 | 350 | 350 | 400 | 400 | |||||
| بالوزن | كلغ | 95 | 110 | 125 | 205 | 256 | 330 | 655 | 1200 | 2010 | |||||
| فئة 2500 | |||||||||||||||
| مقاس | بوصة | 2 | 2-1/2 | 3 | 4 | 5 | 6 | ||||||||
| L-L1 | مم | 451 | 508 | 578 | 673 | 794 | 914 | ||||||||
| L-SP | مم | 279 | 330 | 368 | 457 | 533 | 610 | ||||||||
| ح | مم | 600 | 695 | 740 | 890 | 970 | 1135 | ||||||||
| ك | مم | 400 | 450 | 300 | 350 | 350 | 350 | ||||||||
| بالوزن | كلغ | 110 | 130 | 140 | 225 | 295 | 1480 | ||||||||
منفعتنا
1. لدينا مصنع إنتاج المنتجات وفقا لرسومات العملاء والعينات
2. الجودة العالية والأسعار التنافسية وخدمة ما بعد البيع الجيدة تجعلنا نكتسب ثقة العملاء.
3. يمكننا قبول طباعة شعار العميل على غطاء مقبض الصمام
4. طالما كنت في حاجة، سوف نقدم لك عينات؛
طلب عرض الأسعار
1. هل أنت مصنع أو شركة تجارية؟
نحن مصنع
2. منذ متى عملت في هذا المجال؟
لقد عملت 12 عاما في هذا المجال
3. ما هو موك المنتجات الخاصة بك؟
ليس لدينا موك دقيق لمنتجاتنا. إذا كنت بحاجة فقط إلى قطعة واحدة فإننا نبيعها أيضًا.رضاكم هو أكبر سعينا.
4. ما هي شروط التسليم الخاصة بك؟
إكسو، فوب، كفر، سيف، دو.وهلم جرا؛
5. ما هي سياسة العينة الخاصة بك؟
يمكننا توفير العينة إذا كان لدينا أجزاء جاهزة في المخزون، ولكن يجب على العملاء دفع تكلفة العينة و
تكلفة البريد السريع.
الامتثال للمعايير
1. تصميم وتصنيع يتوافق مع BS5351 MSS SP-118؛
2. نهايات الاتصال تتوافق مع:
1) تتوافق الأطراف الملحومة ذات السكيت مع ANSI B16.11؛جي بي/T1751
2) أطراف المسمار تتوافق مع ANSI B1.20.1؛جي بي/T7306
3) نهايات ملحومة بعقب تتوافق مع ANSI B16.25؛جي بي/T12224
4) الأطراف ذات الحواف تتوافق مع ANSI B16.5؛جي بي 79
3. يتوافق الاختبار والفحص مع: API 598؛جيجابايت/T13927;جي بي/T9092
4. ميزات الهيكل: غطاء محرك السيارة انسحب.ثلاث قطع؛
5. المواد تتوافق مع ANSI/ASTM؛
6. المواد الرئيسية: A105؛LF2؛F5؛F11؛F22؛304 (ل)؛ 316 (ل)؛ف 347؛F321؛F51؛مونيل.20 سبيكة.
الأبعاد الرئيسية
