مجموعة توبو ستيل الصين
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOBO |
| إصدار الشهادات: | ISO |
| رقم الموديل: | / |
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | يتم تغليف الصمامات بورق فقاعات بلاستيكية وفي صناديق من الخشب الرقائقي |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| تطبيق الصمام: | الماء، النفط، الغاز، الخ. | مادة جسم الصمام: | الحديد الزهر، حديد الدكتايل، الفولاذ المقاوم للصدأ، الفولاذ الكربوني، إلخ. |
|---|---|---|---|
| مادة غطاء محرك الصمام: | الحديد الزهر، حديد الدكتايل، الفولاذ المقاوم للصدأ، الفولاذ الكربوني، إلخ. | شهادة الصمام: | ISO ، CE ، API ، إلخ. |
| نوع اتصال الصمام: | شفة، رقاقة، العروة، الخ. | معيار تصميم الصمام: | API، ANSI، DIN، JIS، إلخ. |
| مادة قرص الصمام: | الحديد الزهر، حديد الدكتايل، الفولاذ المقاوم للصدأ، الفولاذ الكربوني، إلخ. | نوع نهاية الصمام: | شفة، رقاقة، العروة، الخ. |
| ميزة الصمام: | آمن ضد الحرائق، مضاد للكهرباء الساكنة، إلخ. | نوع تشغيل الصمام: | دليل، الكهربائية، الهوائية، الخ. |
| تقييم ضغط الصمام: | 150 رطل ، 300 رطل ، 600 رطل ، 900 رطل ، 1500 رطل ، 2500 رطل ، إلخ. | مادة مقعد الصمام: | نبر، إبدم، بتف، الخ. |
| حجم الصمام: | يختلف | تصنيف درجة حرارة الصمام: | يختلف |

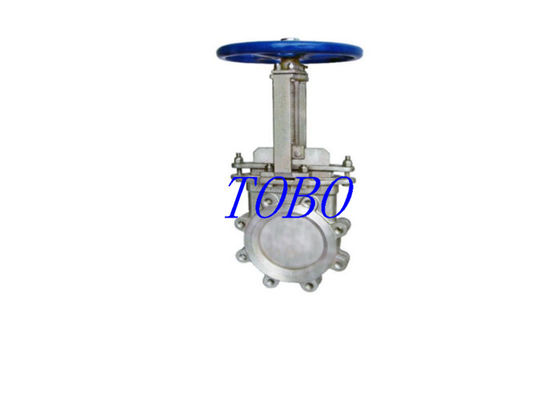

| نوع الصمام: | صمام بوابة السكين | ||
| تسليط الضوء: | صمام بوابة السكين اليدوي,صمام بوابة السكين المختوم من المطاط الطبيعي,صمام بوابة من ال 150psi,Natural Rubber Sealed Knife Gate Valve,150psi Pneumatic Gate Valve |
||
| اسم: | صمام بوابة جالس مرن | درجة حرارة: | -20 ~ 120 درجة مئوية |
|---|---|---|---|
| ضغط: | بي ان 10، بي ان 16 | معيار: | الدين F4 / الدين F5 / BS5163A / AWWA C509 C515 MJ / JIS |
| جسم: | الحديد الزهر GG25، DI | وتد: | مطاط إي بي دي إم |
| تسليط الضوء: |
صمام بوابة المقعد المرنوصمام البوابة ذات الحواف |
||
صمام البوابة المرن المطاطي EPDM EN 1074-1 و2 / EN 1171 قياسي
وصف:
صمام البوابة NRS المرن هو صمام بوابة إسفيني ونوع ساق غير مرتفع، ومناسب للاستخدام مع الماء والسوائل المحايدة (مياه الصرف الصحي).يضمن تصميم الجذع غير الصاعد تشحيم خيط الجذع بشكل مناسب عن طريق مرور الماء عبر الصمام.
صفة مميزة:
-استبدال الختم العلوي عبر الإنترنت: سهولة التركيب والصيانة.
- قرص متكامل مغطى بالمطاط: إطار عمل حديد الدكتايل مغطى بالحرارة بشكل متكامل مع مطاط عالي الأداء.ضمان الختم المحكم ومنع الصدأ.
- الجوز النحاسي المتكامل: عن طريق عملية الصب الخاصة.تم دمج صامولة الجذع النحاسية مع القرص مع اتصال آمن، وبالتالي فإن المنتجات آمنة وموثوقة.
- المقعد ذو القاعدة المسطحة: سطح الختم للجسم مسطح بدون تجويف، مما يمنع أي رواسب أوساخ.
طلب:
نظام إمدادات المياه، معالجة المياه، التخلص من مياه الصرف الصحي، تجهيز الأغذية، نظام الحماية من الحرائق، الغاز الطبيعي، نظام الغاز المسال الخ.
مواصفات صمام البوابة المرن:
| لا | جزء اسم | مادة |
| 1 | جسم | يلقي الحديد الدكتايل |
| 2 | وتد | حديد الزهر المرن + EPDM |
| 3 | الجوز الجذعية | ZCuAl10Fe3 جونميتال |
| 4 | طوقا | إبدم |
| 5 | غطاء محرك السيارة | يلقي الحديد الدكتايل |
| 6 | حشية الغدة | ZCuAl10Fe3 جونميتال |
| 7 | ينبع | 2Cr13 إس إس إكس 20Cr13 |
| 8 | غدة | يلقي الحديد الدكتايل |
| 9 | ممسحة مطاطية | EPDM / NBR |
| 10 | عجلة اليد | يلقي الحديد الدكتايل |
ميزات صمام البوابة المرن
⊙ التفجير بالرصاص
تم الانتهاء من السطح الواقي عن طريق السفع بالخردق والسطح أملس وأنيق.
⊙ مقعد مسطح
طريقة التجويف المستمر السلس دون تجويف الجلوس، ليس من السهل تراكم الشوائب.
صنع السائل على الفور.
⊙ المعالجة بالمطاط
يتم تغليف كل من الجزء الداخلي والخارجي بمعرفة متقدمة بفلكنة المطاط ثم تصنيعه
تأكد من مرونة المطاط، وتأكد من البعد الهندسي الدقيق.المطاط والدكتايل
صمام الحديد الزهر يداً بيد بالكاد.وهذا يمكن تجنب السقوط بسبب الاستخدام على المدى الطويل.
⊙ ثلاث حلقات مختومة على شكل "○".
مع الحلقات الثلاث "O"، يمكن تقليل التسرب بشكل كبير ويمكن تقليل الحلقة "O".
يتم استبداله في ظل هذه الحالة بالضغط ودون توقف الماء.محور الدفع
يقلل من مقاومة الاحتكاك ويقلل من عزم الدوران التشغيلي.ويمكن أن يكون تبديل الختم
حلقة بدون فتح وإغلاق.
⊙ جسم مستدير صلب
تم تأسيس الجسم بدقة، ويضمن الحجم الهندسي الصلب الختم الداخلي للصمام بدونه
أي عملية.
⊙ خفيف الوزن
هذا الجسم مصنوع من الحديد المرن، وهو أخف بنسبة 20%-30% من القديم.بسهولة لتحديد و
خدمة.
التطبيقات :يتم تطبيق هذا الصمام على نطاق واسع في الأنابيب السائلة لفتح أو إغلاق التثبيت فيها
المياه والصرف الصحي والطاقة الكهربائية وأنابيب الطاقة والمواد الكيميائية والشحن ومصادر الطاقة وما إلى ذلك.
المعايير المطبقة لصمام البوابة المستقر
⊙ المعيار الأمريكي
التصميم وفقًا لمعايير ANSI/AWWA C509
البعد وجهًا لوجه وفقًا لـ ASME B16.10-2000 (سلسلة ISO 3)
الحافة والحفر وفقًا لمعايير SME/ANSI B16.42-1998
⊙ المعيار البريطاني
تصميم لBS5163، BS5150
البعد وجهًا لوجه إلى BS5163 (سلسلة ISO 3، سلسلة ISO19)
شفة والحفر إلى BS4504 الجزء 1 (EN1092)
⊙ معيار ألمانيا
تصميم لDIN3352
البعد وجهًا لوجه إلى DIN3202 (F4: سلسلة ISO 14؛ F5: سلسلة ISO 15)
شفة والحفر لBS EN1092
مواصفات صمام البوابة المرن:
1. المنتجات: DIN 3352 F4 DN600 صمام البوابة المرن
2. المواد المصنعة لصمام البوابة : حديد الدكتايل
3. حجم صمام البوابة: DN600
4. ضغط العمل: PN10
5. نوع الاتصال: ذات حواف، DN2501، PN10
6. نوع الختم: ختم ناعم (EPDM أو NBR)
7. معيار التصميم: DIN3352
8. أبعاد الوجه لوجه: DIN3202 F4
9. يتم اختبار كل صمام وفقًا لمعيار الاختبار: DIN3230
10. درجة حرارة العمل: ≥80 درجة مئوية
11. الوسائط: الماء
12. نوع الجذع: جذع غير صاعد
13. طول الصمام: DIN3352 F4
14. الطلاء: مسحوق الايبوكسي الأزرق
ميزات صمام البوابة المرن
⊙ التفجير بالرصاص
تم الانتهاء من السطح الواقي عن طريق السفع بالخردق والسطح أملس وأنيق.
⊙ مقعد مسطح
طريقة التجويف المستمر السلس دون تجويف الجلوس، ليس من السهل تراكم الشوائب.
صنع السائل على الفور.
⊙ المعالجة بالمطاط
يتم تغليف كل من الجزء الداخلي والخارجي بمعرفة متقدمة بفلكنة المطاط ثم تصنيعه
تأكد من مرونة المطاط، وتأكد من البعد الهندسي الدقيق.المطاط والدكتايل
صمام الحديد الزهر يداً بيد بالكاد.وهذا يمكن تجنب السقوط بسبب الاستخدام على المدى الطويل.
⊙ مضاد للتآكل
تم طلاء الجزء الداخلي والخارجي بمسحوق راتنجات الإيبوكسي غير السام لتعزيز قدرة مقاومة التآكل ورفع الجودة
من إمدادات المياه.
⊙ صلابة
من السهل أن يتمزق صمام حديد الدكتايل الأقدم بعد تأثره بـ Nonego.يمكن أن تتوقف
يعتمد التمزق على القدرة الميكانيكية الجيدة للحديد المرن.
⊙ ثلاث حلقات مختومة على شكل "○".
مع الحلقات الثلاث "O"، يمكن تقليل التسرب بشكل كبير ويمكن تقليل الحلقة "O".
يتم استبداله في ظل هذه الحالة بالضغط ودون توقف الماء.محور الدفع
يقلل من مقاومة الاحتكاك ويقلل من عزم الدوران التشغيلي.ويمكن أن يكون تبديل الختم
حلقة بدون فتح وإغلاق.
المعايير المعمول بها
⊙ المعيار الأمريكي
التصميم وفقًا لمعايير ANSI/AWWA C509
البعد وجهًا لوجه وفقًا لـ ASME B16.10-2000 (سلسلة ISO 3)
الحافة والحفر وفقًا لمعايير SME/ANSI B16.42-1998
⊙ المعيار البريطاني
تصميم لBS5163، BS5150
البعد وجهًا لوجه إلى BS5163 (سلسلة ISO 3، سلسلة ISO19)
شفة والحفر إلى BS4504 الجزء 1 (EN1092)
⊙ معيار ألمانيا
تصميم لDIN3352
البعد وجهًا لوجه إلى DIN3202 (F4: سلسلة ISO 14؛ F5: سلسلة ISO 15)
شفة والحفر لBS EN1092
اتصل شخص: TOBO
الهاتف :: 021-31262012
