مكان المنشأ: | الصين |
اسم العلامة التجارية: | TOBO |
إصدار الشهادات: | ISO 9001/ API 6D |
رقم الموديل: | CF8M |
الحد الأدنى لكمية: | 1 قطع |
---|---|
الأسعار: | Negotiation |
تفاصيل التغليف: | التعبئة عادة بواسطة دعوى حالة الخشب الرقائقي للتسليم البحر |
وقت التسليم: | 10 أيام عمل |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 10000 قطعة شهريا |
اسم المنتج: | صمام الاختيار البديل | مادة: | 316 لتر |
---|---|---|---|
تطبيق: | النفط والغاز والمياه والبخار وما إلى ذلك | مميزات: | هادئ |
درجة حرارة: | -10 ~ 80 درجة مئوية | تصميم: | رقاقة |
الجسم: | ستانلس ستيل | مقعد: | ستانلس ستيل |
تسليط الضوء: | صمام فحص الصمت DN200,صمام فحص الصمت PN10,صمام فحص الصمت AISI |

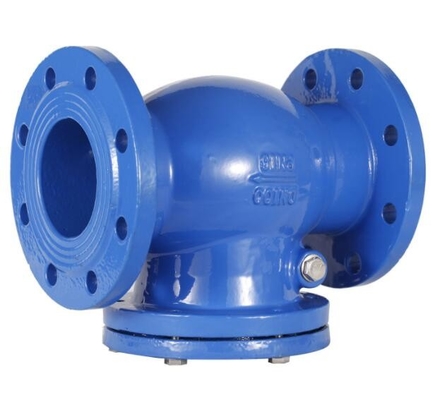

صمام فحص الصمت DN200 / شفة حفر PN10 / SS 316 AISI / ضغط PN16
اسم المنتج: | صمام فحص الصمت | تطبيق: | الماء والنفط والغاز وما إلى ذلك ، |
---|---|---|---|
بحجم: | DN15 ~ DN300 | ضغط: | PN16 ~ PN40 ، 150 رطلاً ~ 600 رطل |
معيار: | API 6D / ANSI 16.5 B / JIS 20K / JIS 10K / DIN | درجة حرارة: | -10 ~ 80 درجة مئوية |
الجسم: | SUS304 / 316 | مقعد: | CF8 / CF8M |
تسليط الضوء: |
صمام فحص كروي من الفولاذ المقاوم للصدأوصمام فحص ذو حواف كروية |
حديد الدكتايل صمت الكرة الأرضية إبرة فحص الصمام شفة نهاية طلاء الايبوكسي
يعتبر Silent Check Valve هو الخيار المفضل في التطبيقات حيث يكون التشغيل الصامت والتكلفة مصدر قلق كبير.
تجتمع شوطها الخطي القصير وحركة رجوع الزنبرك لإغلاق الصمام قبل انعكاس التدفق مما يزيل بشكل فعال الصدمة ومطرقة الماء المرتبطة عادةً بالتوقف المفاجئ للتدفق العكسي.
سمات:
⊙ تصميم احترافي
تم تصميم التجويف الداخلي للصمام على شكل انسيابي ، والذي يمكن أن يوقف الاضطراب بشكل فعال.يتم تقديم السطح الكروي لتشكيل الجزء الأمامي من القرص والاتصال المخروطي لزوج الجلوس ؛هذه الهياكل ستؤدي إلى قوة صدمة متوسطة للغاية وتقلل من معامل المقاومة للتدفق.يتم استخدام هياكل الغلاف الرقيق عند تصميم مكون التحويل لضمان التدفق الصفحي وتقليل الوزن بشكل كبير.يتيح ارتفاع الفتح المعقول ومساحة التجويف الحصول على أقصى مساحة لقسم التدفق.يمكن تجنب حدوث غرفة الهواء.تم تحسين معلمة الصمام Cv.
⊙ خصائص مقاومة التآكل ممتازة
طلاء راتنجات الايبوكسي الداخلي والخارجي.
⊙ مبادئ النظافة التي يمكن الاعتماد عليها
راتنجات الايبوكسي والمطاط يتوافقان مع معايير النظافة ، الزخرفة ، مثل القرص ، الزنبرك ، إلخ ، مصنوعة من الفولاذ المقاوم للصدأ.
جزء البريد والمواد
الجسم ، الخط: GGG50 بطلاء راتينج إيبوكسي داخلي وخارجي
القرص: GGG50 أو صب الصلب
ساق توجيه ، زنبرك: 1Cr17Ni12Mo2Ti ، ستنلس ستيل
جلبة توجيه: برونز CuAI10Fe3
غسالة شفة ، حلقة O: NBR ، EPDM أو FPM
المواصفات الفنية
- القطر الاسمي: 50 350 مم
-الضغط الاسمي: 1.0 / 1.6Mpa
- ضغط اختبار القوة: 1.5 / 2.4Mpa
-ضغط اختبار الختم: 1.1 / 1.76Mpa
المعيار التنفيذي
معيار التصميم | AWWA A508 |
وجها لوجه | معيار المؤسسة |
نهاية شفة | ضجيج 2501 |
الاختبار والتفتيش | JG / T 9092-1999 |
درجة حرارة العمل | NBR <80 ℃ ؛EPDM <120 ℃ ؛FPM <160 أوم |
DN | إل | تتوافق أبعاد الفلنجة مع GB / T17421.6-1998 | ||||||||||
ا | ج | ز | F | ب | اختصار الثاني | |||||||
1.0 ميجا باسكال | 1.6 ميجا باسكال | 1.0 ميجا باسكال | 1.6 ميجا باسكال | 1.0 ميجا باسكال | 1.6 ميجا باسكال | 1.0 ميجا باسكال | 1.6 ميجا باسكال | 1.0 ميجا باسكال | 1.6 ميجا باسكال | |||
50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
65 | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24.5 | 24.5 | 12-23 | 12-28 |
350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24.5 | 24.5 | 16-23 | 16-28 |
اسم المنتج: | صمام فحص الصمت | تطبيق: | الماء والنفط والغاز وما إلى ذلك ، |
---|---|---|---|
بحجم: | DN15 ~ DN300 | ضغط: | PN16 ~ PN40 ، 150 رطلاً ~ 600 رطل |
معيار: | API 6D / ANSI 16.5 B / JIS 20K / JIS 10K / DIN | درجة حرارة: | -10 ~ 80 درجة مئوية |
الجسم: | SUS304 / 316 | مقعد: | CF8 / CF8M |
تسليط الضوء: |
صمام فحص كروي من الفولاذ المقاوم للصدأوصمام فحص ذو حواف كروية |
صمام فحص الصمت DN200 / شفة حفر PN10 / SS 316 AISI / ضغط PN16
صمام فحص الرفع الصامت
مقدمة مختصرة:
يتم تطبيق صمام الفحص المرن الصامت على خطوط الأنابيب العمودية التي يتدفق فيها التدفق المتوسط لأعلى ويتم إيقاف تدفق الأجنحة الخلفية بشكل فعال.يمكن استخدامه على نطاق واسع في نظام إمداد المياه ونظام الصرف ويعمل في الصمت.
سمات:
⊙ تصميم احترافي
تم تصميم التجويف الداخلي للصمام على شكل انسيابي ، والذي يمكن أن يوقف الاضطراب بشكل فعال.يتم تقديم السطح الكروي لتشكيل الجزء الأمامي من القرص والاتصال المخروطي لزوج الجلوس ؛هذه الهياكل ستؤدي إلى قوة صدمة متوسطة للغاية وتقلل من معامل المقاومة للتدفق.يتم استخدام هياكل الغلاف الرقيق عند تصميم مكون التحويل لضمان التدفق الصفحي وتقليل الوزن بشكل كبير.يتيح ارتفاع الفتح المعقول ومساحة التجويف الحصول على أقصى مساحة لقسم التدفق.يمكن تجنب حدوث غرفة الهواء.تم تحسين معلمة الصمام Cv.
⊙ خصائص مقاومة التآكل ممتازة
طلاء راتنجات الايبوكسي الداخلي والخارجي.
⊙ مبادئ النظافة التي يمكن الاعتماد عليها
راتنجات الايبوكسي والمطاط يتوافقان مع معايير النظافة ، الزخرفة ، مثل القرص ، الزنبرك ، إلخ ، مصنوعة من الفولاذ المقاوم للصدأ.
جزء البريد والمواد
الجسم ، الخط: GGG50 بطلاء راتينج إيبوكسي داخلي وخارجي
القرص: GGG50 أو صب الصلب
ساق توجيه ، زنبرك: 1Cr17Ni12Mo2Ti ، ستنلس ستيل
جلبة توجيه: برونز CuAI10Fe3
غسالة شفة ، حلقة O: NBR ، EPDM أو FPM
المواصفات الفنية
- القطر الاسمي: 50 350 مم
-الضغط الاسمي: 1.0 / 1.6Mpa
- ضغط اختبار القوة: 1.5 / 2.4Mpa
-ضغط اختبار الختم: 1.1 / 1.76Mpa
المعيار التنفيذي
معيار التصميم | AWWA A508 |
وجها لوجه | معيار المؤسسة |
نهاية شفة | ضجيج 2501 |
الاختبار والتفتيش | JG / T 9092-1999 |
درجة حرارة العمل | NBR <80 ℃ ؛EPDM <120 ℃ ؛FPM <160 أوم |
DN | إل | تتوافق أبعاد الفلنجة مع GB / T17421.6-1998 | ||||||||||
ا | ج | ز | F | ب | اختصار الثاني | |||||||
1.0 ميجا باسكال | 1.6 ميجا باسكال | 1.0 ميجا باسكال | 1.6 ميجا باسكال | 1.0 ميجا باسكال | 1.6 ميجا باسكال | 1.0 ميجا باسكال | 1.6 ميجا باسكال | 1.0 ميجا باسكال | 1.6 ميجا باسكال | |||
50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
65 | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24.5 | 24.5 | 12-23 | 12-28 |
350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24.5 | 24.5 | 16-23 | 16-28 |
سمات:
⊙ تصميم احترافي
تم تصميم التجويف الداخلي للصمام على شكل انسيابي ، والذي يمكن أن يوقف الاضطراب بشكل فعال.يتم تقديم السطح الكروي لتشكيل الجزء الأمامي من القرص والاتصال المخروطي لزوج الجلوس ؛هذه الهياكل ستؤدي إلى قوة صدمة متوسطة للغاية وتقلل من معامل المقاومة للتدفق.يتم استخدام هياكل الغلاف الرقيق عند تصميم مكون التحويل لضمان التدفق الصفحي وتقليل الوزن بشكل كبير.يتيح ارتفاع الفتح المعقول ومساحة التجويف الحصول على أقصى مساحة لقسم التدفق.يمكن تجنب حدوث غرفة الهواء.تم تحسين معلمة الصمام Cv.
⊙ خصائص مقاومة التآكل ممتازة
طلاء راتنجات الايبوكسي الداخلي والخارجي.
⊙ مبادئ النظافة التي يمكن الاعتماد عليها
راتنجات الايبوكسي والمطاط يتوافقان مع معايير النظافة ، الزخرفة ، مثل القرص ، الزنبرك ، إلخ ، مصنوعة من الفولاذ المقاوم للصدأ.
جزء البريد والمواد
الجسم ، الخط: GGG50 بطلاء راتينج إيبوكسي داخلي وخارجي
القرص: GGG50 أو صب الصلب
ساق توجيه ، زنبرك: 1Cr17Ni12Mo2Ti ، ستنلس ستيل
جلبة توجيه: برونز CuAI10Fe3
غسالة شفة ، حلقة O: NBR ، EPDM أو FPM
المواصفات الفنية
- القطر الاسمي: 50 350 مم
-الضغط الاسمي: 1.0 / 1.6Mpa
- ضغط اختبار القوة: 1.5 / 2.4Mpa
-ضغط اختبار الختم: 1.1 / 1.76Mpa
المعيار التنفيذي
معيار التصميم | AWWA A508 |
وجها لوجه | معيار المؤسسة |
نهاية شفة | ضجيج 2501 |
الاختبار والتفتيش | JG / T 9092-1999 |
درجة حرارة العمل | NBR <80 ℃ ؛EPDM <120 ℃ ؛FPM <160 أوم |
DN | إل | تتوافق أبعاد الفلنجة مع GB / T17421.6-1998 | ||||||||||
ا | ج | ز | F | ب | اختصار الثاني | |||||||
1.0 ميجا باسكال | 1.6 ميجا باسكال | 1.0 ميجا باسكال | 1.6 ميجا باسكال | 1.0 ميجا باسكال | 1.6 ميجا باسكال | 1.0 ميجا باسكال | 1.6 ميجا باسكال | 1.0 ميجا باسكال | 1.6 ميجا باسكال | |||
50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
65 | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24.5 | 24.5 | 12-23 | 12-28 |
350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24.5 | 24.5 | 16-23 | 16-28 |
إذا كنت بحاجة إلى مزيد من المعلومات ، فيرجى الاتصال بنا.
وصف:
المعايير الفنية | ||||
نموذج | PN (MPa) | ضغط اختبار الصب (MPa) | ضغط اختبار الختم (MPa) | مواد الجسم ، غطاء محرك السيارة |
HQ41X-10 | 1 | 1.5 | 1.1 | حديد أو صلب |
HQ41X-16 | 1.6 | 2.4 | 1.76 | |
جزء البريد والمواد | ||||
الجسم: الحديد الزهر ، الحديد الزهر المطيل ، WCB | ||||
غطاء المحرك: حديد الزهر ، حديد الزهر المطيل ، WCB | ||||
الكرة: الصلب المطلي بالنيوبرين | ||||
متوسط: ماء وسوائل أكالة ضعيفة |
التطبيقات:
يستخدم صمام فحص الكرة ذو الحواف الأسطوانة المغطاة بالمطاط كقرص ، عندما يكون تحت تأثير
متوسطة ، يمكن أن تتدحرج لأعلى ولأسفل جنبًا إلى جنب مع المسار المنزلق المتكامل داخل الصمام لفتح أو
أغلقه.
وتتميز بإحكام جيد ، إغلاق صامت وعدم إنتاج مطرقة مائية.
الجسم هو تصميم مسار تدفق المياه الكامل ، وتدفق كبير ، ومقاومة صغيرة وفقدان رأس الماء أصغر
ذلك من نوع التأرجح بمقدار 50.
يمكن تركيبه عموديًا أو أفقيًا ويمكن استخدامه للمياه الباردة والماء الساخن والصناعي و
شبكات أنابيب الحمأة الحية ، مناسبة بشكل خاص لمضخة الحمأة الغاطسة.
درجة الحرارة المتوسطة: 0 ~ 80 درجة مئوية.
أبعاد | ||||||
DN (مم) | إل | د | D1 | د 2 | Z-φd | ح |
50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
80 | 260 | 195 | 160 | 135 | 4-18 / 8-18 | 245 |
100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
200 | 500 | 335 | 295 | 265 | 8-23 / 12-23 | 495 |
250 | 600 | 390/405 | 350/355 | 320 | 12-23 / 12-25 | 600 |
300 | 700 | 440/460 | 400/410 | 375 | 12-23 / 12-25 | 715 |
350 | 800 | 500/520 | 460/470 | 435 | 16-23 / 16-25 | 820 |
فحص الصمام - كان النوع الكروي (صمام غير رجعي) هو الصمامات الأولى بتصميم فريد من نوعه.بسيط جدا
ولكن تصميم قوي مع عدم وجود آلية مهمة.
يتم التخلص من جميع الأجزاء مثل آلية قرص المفصلة المستخدمة في الصمام التقليدي ، وقد تم وضعها في
عززت الكرة المغلفة بالمطاط لإيقاف تدفق الوسائط في حالة العودة.
تتحرك هذه الكرة تمامًا خارج مسار التدفق عندما يكون الضخ قيد التشغيل لإعطاء الحد الأدنى من خسائر الرأس.
يتم إحكام الغلق الكروي المطلي بالمطاط بشكل مثالي على مقعد الصمام المستدير لضمان منع التسرب تمامًا
ختم.
يوفر هذا التصميم مزايا أخرى مثل عدم الانسداد والتنظيف الذاتي.في هذا عمليا صيانة مجانية
الصمامات ، إذا لزم الأمر ، بعد الاستخدام المطول ، فإن استبدال الكرة عبر الإنترنت لا يستغرق سوى دقيقة واحدة.
* انخفاض استهلاك الطاقة
* قدرة معالجة صلبة أكبر
* تنظيف ذاتي ، غير قابل للانسداد
* الختم المثالي
* انخفاض الضغط المنخفض
مبدأ:
قلب هذا الصمام عبارة عن كرة مطاطية مقواة.يسمح التصميم الفريد للصمام بحرية حركة الكرة.
تتحرك الكرة لفتح الوضع عندما تبدأ المضخة وتسمح بالتدفق الحر للسائل دون أي تدخل (انظر الشكل).
عندما تتوقف المضخة ، تستقر الكرة بثبات على المقعد المعدني بسبب وزنها وضغطها الخلفي
السائل (حرك الماوس فوق الشكل).ينتج عن هذا الختم بدون انفلات.
قائمة الأجزاء / مواد البناء
جزء | وصف | معيار | خاص |
1. | الجسم | الحديد الزهر | سانت ستيل ، يلقي الصلب |
2. | التغطية | الحديد الزهر | سانت ستيل ، يلقي الصلب |
3. | كرة | النتريل المقوى | EPDM ، النيوبرين |
4. | خاتم الغلاف | مطاط النتريل | بوتيل ، فيتون |
5. | حلقة مقعد الكرة | LT برونزي | سانت ستيل ، هارد فرك. |
6. | مهمات الربط | الكربون الصلب | سانت ستيل |
