مكان المنشأ: | الصين |
اسم العلامة التجارية: | TOBO |
إصدار الشهادات: | ISO |
رقم الموديل: | / |
الحد الأدنى لكمية: | 10 قطع |
---|---|
الأسعار: | 39-40$ |
تفاصيل التغليف: | يتم تغليف الصمامات بورق فقاعات بلاستيكية وفي صناديق من الخشب الرقائقي |
وقت التسليم: | 15-20 يومًا |
شروط الدفع: | D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
القدرة على العرض: | 208080 قطعة |

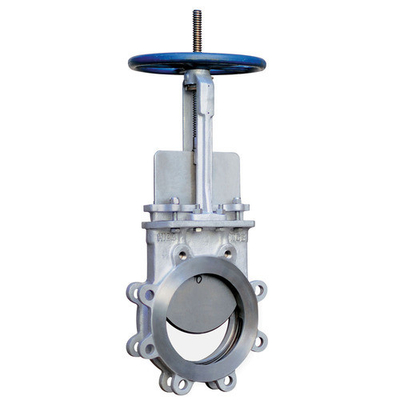

اسم: | صمام بوابة بسكين ويفر | نطاق الحجم: | 2 بوصة إلى 24 بوصة |
---|---|---|---|
مادة: | GGG40/50; GGG40 / 50 ؛ CF8; CF8 ؛ CF8M; CF8M. 2205; | وضع محرك الأقراص: | مستوى |
الضغط: | 0.6 ميجا باسكال ~ 2.5 ميجا باسكال | درجة حرارة: | -38 درجة مئوية ~ 1100 درجة مئوية |
مادة مانعة للتسرب: | PTFE ، مقاعد معدنية | حفر شفة: | ANSI B16.5، GB / T9113، JB / T79، HG، SH، JIS، DIN، NF، BS |
تسليط الضوء: | صمام بوابة من الحديد الزهر,صمام بوابة إمداد المياه ذو شفة مزدوجة,صمام بوابة السكين 12 بوصة |
اسم: | صمام بوابة من الحديد الزهر | ضغط: | PN10 / PN16 |
---|---|---|---|
بحجم: | 12 إنش | اللون: | RAL 5007/5010/5015/5017 |
درجة حرارة: | -20 ~ 120 درجة مئوية | تطبيق: | صمام بوابة إمداد المياه |
وتد: | طلاء الحديد EPDM / NBR | مقعد: | EPDM / NBR |
تسليط الضوء: |
صمام بوابة مقعد مرنوصمام بوابة ذو حواف |
صمام بوابة إمداد المياه بشفة مزدوجة 12 بوصة
صمام بوابة الحديد الزهر مقدمة:
يُعرف أيضًا باسم صمام بوابة حديد الدكتايل المرن ذو المقاعد المرنة باسم صمام السد.يتم تشغيل صمام البوابة يدويًا عن طريق تشغيل عجلة يدوية ذات ساق صاعد تم إجراؤها وفقًا لـ AS2638.2.AS4087 PN16 ذو حواف (متوافق مع الجدول D / E).عظيم للاستخدام في مياه الصرف الصحي ومعالجة المياه والصناعات الحرائق.خارج الجذع والنير ، في اتجاه عقارب الساعة للإغلاق.جميع فتحات البراغي مملوءة بالسيليكون لتجنب تجمع المياه والتآكل.يتميز صمام البوابة بعمود وجذع SS431 كبير الحجم وصمولة إسفينية برونزية وأختام مزدوجة ومانعات تسرب مزدوجة الشفة لمنع دخول وخروج الوسائط والمواد الأجنبية.هذا يضمن أطول عمر ممكن للصمام بالإضافة إلى أداء منقطع النظير.
مواصفات صمام بوابة الحديد الزهر:
رقم | جزء اسم | مادة |
1 | الجسم | يلقي الحديد الدكتايل |
2 | وتد | حديد الزهر المطيل + EPDM |
3 | الجوز الجذعية | ZCuAl10Fe3 Gunmetal |
4 | طوقا | EPDM |
5 | غطاء محرك السيارة | يلقي الحديد الدكتايل |
6 | حشية السدادة | ZCuAl10Fe3 Gunmetal |
7 | إيقاف | 2Cr13 SSx 20Cr13 |
8 | السدادة | يلقي الحديد الدكتايل |
9 | ممسحة مطاطية | EPDM / NBR |
10 | عجلة اليد | يلقي الحديد الدكتايل |
ميزات صمام بوابة الحديد الزهر
المعالجة بالمطاط
يتم طلاء كلا من الداخل والخارج بمعرفة متقدمة بفلكنة المطاط ثم صنعها
تأكد من مرونة المطاط ، وتأكد من البعد الهندسي الدقيق.المطاط والدكتايل
يد صمام الحديد الزهر معا بالكاد.هذا يمكن أن يتجنب السقوط بسبب الاستخدام طويل الأمد.
⊙ مقاومة التآكل
كلا من الداخل والخارج مغطى براتنج الايبوكسي المسحوق غير السام لتقوية قدرة مقاومة التآكل ورفع الجودة
من إمدادات المياه.
⊙ الوعورة
من السهل تمزق صمام حديد الدكتايل الأقدم بعد تأثره بـ nonego.يمكن أن تتوقف
يعتمد التمزق على القدرة الميكانيكية الجيدة لحديد الدكتايل.
⊙ ثلاث حلقات مختومة "○"
مع الحلقات الثلاث "O" ، يمكن تقليل التسرب بشكل كبير ويمكن أن تكون الحلقة "O" -
استبدل تحت هذه الحالة بالضغط وبدون توقف الماء.محور الدفع
يقلل من مقاومة الاحتكاك ويقلل من عزم الدوران التشغيلي.ويمكن أن يكون تبديل الختم
حلقة بدون فتح وإغلاق.
⊙ جسم مستدير صلب
تم إنشاء الجسم بدقة ، يضمن الحجم الهندسي الصلب الختم الداخلي للصمام بدون
أي عملية.
⊙ خفيف الوزن
هذا الجسم مصنوع من حديد الدكتايل ، وهو أخف بنسبة 20٪ -30٪ من القديم.بسهولة لتحديد و
خدمة.
تطبيقات صمام بوابة الحديد الزهر:
يتم تطبيق هذا الصمام على نطاق واسع في أنابيب السائل لفتح أو إغلاق التثبيت في مثل هذا
المياه ، الصرف الصحي ، الطاقة الكهربائية ، أنابيب الطاقة ، المواد الكيميائية ، الشحن ، مصادر الطاقة ، إلخ.
مواصفات صمام بوابة يجلس مرن:
1.المنتجات: DIN 3352 F4 DN600 صمام بوابة مرن يجلس
2-مادة بناء صمام البوابة: حديد الدكتايل
3-حجم صمام البوابة: DN600
4.ضغط العمل: PN10.0
5.نوع الاتصال: مشفه ، DN2501 ، PN10
6.Seal Type: Soft seal (EPDM أو NBR)
7- معيار التصميم: DIN3352
8- أبعاد الوجه: DIN3202 F4
9. يتم اختبار كل صمام وفقًا لمعيار الاختبار: DIN3230
10. درجة حرارة العمل: 80 درجة مئوية
11- الوسائط: الماء
12.Stem نوع: عدم ارتفاع الساق
13.طول الصمام: DIN3352 F4
14. طلاء: مسحوق أزرق إيبوكسي
ميزات صمام بوابة الجلوس المرنة
⊙ إطلاق نار
تم الانتهاء من السطح الواقي عن طريق التفجير والسطح أملس ودقيق.
⊙ مقعد مسطح
طريق التجويف المستمر السلس بدون استراحة الجلوس ، فليس من السهل أن تتراكم الشوائب.
صنع السائل على الفور.
المعالجة بالمطاط
يتم طلاء كلا من الداخل والخارج بمعرفة متقدمة بفلكنة المطاط ثم صنعها
تأكد من مرونة المطاط ، وتأكد من البعد الهندسي الدقيق.المطاط والدكتايل
يد صمام الحديد الزهر معا بالكاد.هذا يمكن أن يتجنب السقوط بسبب الاستخدام طويل الأمد.
⊙ مقاومة التآكل
كلا من الداخل والخارج مغطى براتنج الايبوكسي المسحوق غير السام لتقوية قدرة مقاومة التآكل ورفع الجودة
من إمدادات المياه.
⊙ الوعورة
من السهل تمزق صمام حديد الدكتايل الأقدم بعد تأثره بـ nonego.يمكن أن تتوقف
يعتمد التمزق على القدرة الميكانيكية الجيدة لحديد الدكتايل.
⊙ ثلاث حلقات مختومة "○"
مع الحلقات الثلاث "O" ، يمكن تقليل التسرب بشكل كبير ويمكن أن تكون الحلقة "O" -
استبدل تحت هذه الحالة بالضغط وبدون توقف الماء.محور الدفع
يقلل من مقاومة الاحتكاك ويقلل من عزم الدوران التشغيلي.ويمكن أن يكون تبديل الختم
حلقة بدون فتح وإغلاق.
المعايير المعمول بها
⊙ المعيار الأمريكي
تصميم لـ ANSI / AWWA C509
البعد وجها لوجه لـ ASME B16.10-2000 (سلسلة ISO 3)
شفة وحفر إلى SME / ANSI B16.42-1998
⊙ المعيار البريطاني
تصميم BS5163 ، BS5150
البعد وجهًا لوجه وفقًا لـ BS5163 (ISO 3series ، سلسلة ISO19)
شفة وحفر إلى BS4504 الجزء الأول (EN1092)
⊙ معيار ألمانيا
تصميم لـ DIN3352
البعد وجهًا لوجه لـ DIN3202 (F4: سلسلة ISO 14 ؛ F5: سلسلة ISO 15)
شفة وحفر إلى BS EN1092
