DIN 3352 ، JIS 10 K ، EN 7005.2 شفة



مقدمة مرنة صمام بوابة الجلوس



عادة ما تكون بوابة الصمام أو عضو الإغلاق على شكل إسفين مصنوع من مادة الحديد الزهر

لتكون متينة بدرجة كافية بحيث تكون مناسبة لتطبيقات الضغط العالي والتدفق العالي.



في صمام بوابة المقعد المرن ، السطح الخارجي لإسفين الصمام مغطى بمادة مرنة

المواد من أجل تقديم ختم محكم الفقاعة حتى في ضغوط التشغيل المرتفعة.



يتم تشغيل إسفين الصمام عن طريق تدوير جذع ملولب لدفع الصمام أو سحبه

إسفين داخل الممر المائي لمبيت الصمام.



عند إغلاق الصمام ، تشكل المادة المرنة الموجودة على الحافة ختمًا محكمًا للفقاعات مع الجزء الداخلي

سطح جسم الصمام.الأوساخ أو غيرها من الملوثات في نظام تشغيل الصمام يمكن أن يؤدي إلى

ختم غير مكتمل للإسفين أو عطل آخر.



هدف آخر للاختراع الحالي هو توفير صمام بوابة مقعد مرن له

نظام مشغل إسفين محسّن يتغلب بسهولة على الآثار الضارة للتلوث الذي يحدث أثناء البناء أو داخل المنتج المنقول إلى الصمام.



هذه وغيرها من الأشياء الخاصة بالاختراع الحالي والتي سوف تتضح من دراسة

يتم توفير الوصف والرسومات الملحقة في ترتيب الصمام الذي يشتمل على صمام

السكن الذي يحدد ممر المياه ومقعد الصمام داخل ممر الصمام.



يتحرك إسفين الصمام الموجود داخل ممر الإسكان على طول اتجاه التشغيل

بين وضعية مغلقة ملامسة لمقعد الصمام لمنع تدفق الماء عبر الصمام

ممر ووضعية مفتوحة تسمح بتدفق المياه عبر ممر الصمام.



يتم وضع زوج من المسارات المتباعدة داخل مبيت الصمام على جانبي الإسفين

وتمتد على طول اتجاه العملية.زوج من الأجنحة المتقابلة محمولة على إسفين الصمام ،

السفر في كل مسار.يقوم ساق الصمام المقترن بإسفين الصمام بتحريك إسفين الصمام في اتجاهات متبادلة معاكسة بين مواضع فتح الصمام وإغلاقه.



يتم حمل البكرات على الأجنحة لتدحرج الاشتباك مع المسارات وشفرات الكاشطة

محمولة على الأجنحة المجاورة للبكرات لكشط التلوث من المسارات.



يمكن تزويد المسارات ببطانة أو بدونها.إذا تم توفير جناح بدون بكرات بسبب

تطبيق تحميل خفيف ، على سبيل المثال ، يفضل توفير المسار بدون بطانة.

مواصفات صمام بوابة يجلس مرن:



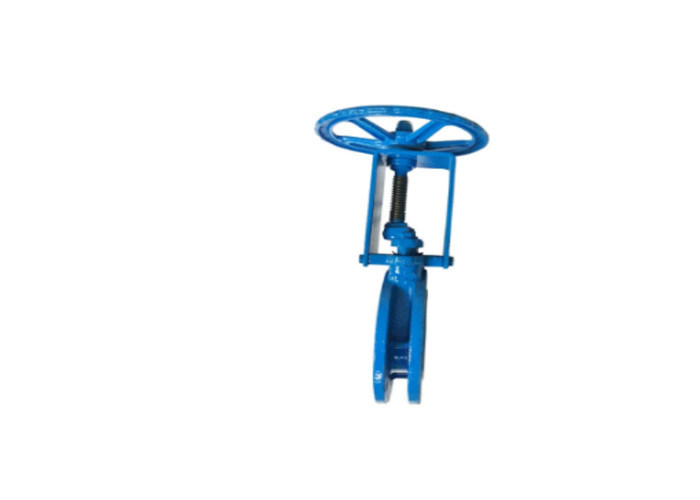

1.المنتجات: DIN 3352 F4 DN600 صمام بوابة مرن يجلس

2-مادة بناء صمام البوابة: حديد الدكتايل
3-حجم صمام البوابة: DN600

4.ضغط العمل: PN10.0

5.نوع الاتصال: مشفه ، DN2501 ، PN10
6.Seal Type: Soft seal (EPDM أو NBR)

7- معيار التصميم: DIN3352

8- أبعاد الوجه: DIN3202 F4

9. يتم اختبار كل صمام وفقًا لمعيار الاختبار: DIN3230

10. درجة حرارة العمل: 80 درجة مئوية

11- الوسائط: الماء

12.Stem نوع: عدم ارتفاع الساق

13.طول الصمام: DIN3352 F4

14. طلاء: مسحوق أزرق إيبوكسي



ميزات صمام بوابة الجلوس المرنة



⊙ إطلاق نار

تم الانتهاء من السطح الواقي عن طريق التفجير والسطح أملس ودقيق.



⊙ مقعد مسطح

طريق التجويف المستمر السلس بدون استراحة الجلوس ، فليس من السهل أن تتراكم الشوائب.

صنع السائل على الفور.



المعالجة بالمطاط

يتم طلاء كلا من الداخل والخارج بمعرفة متقدمة بفلكنة المطاط ثم صنعها

تأكد من مرونة المطاط ، وتأكد من البعد الهندسي الدقيق.المطاط والدكتايل

يد صمام الحديد الزهر معا بالكاد.هذا يمكن أن يتجنب السقوط بسبب الاستخدام طويل الأمد.



⊙ مقاومة التآكل

كلا من الداخل والخارج مغطى براتنج الايبوكسي المسحوق غير السام لتقوية قدرة مقاومة التآكل ورفع الجودة

من إمدادات المياه.



⊙ الوعورة

من السهل تمزق صمام حديد الدكتايل الأقدم بعد تأثره بـ nonego.يمكن أن تتوقف

يعتمد التمزق على القدرة الميكانيكية الجيدة لحديد الدكتايل.



⊙ ثلاث حلقات مختومة "○"

مع الحلقات الثلاث "O" ، يمكن تقليل التسرب بشكل كبير ويمكن أن تكون الحلقة "O" -

استبدل تحت هذه الحالة بالضغط وبدون توقف الماء.محور الدفع

يقلل من مقاومة الاحتكاك ويقلل من عزم الدوران التشغيلي.ويمكن أن يكون تبديل الختم

حلقة بدون فتح وإغلاق.



المعايير المعمول بها

⊙ المعيار الأمريكي
تصميم لـ ANSI / AWWA C509
البعد وجها لوجه لـ ASME B16.10-2000 (سلسلة ISO 3)
شفة وحفر إلى SME / ANSI B16.42-1998

⊙ المعيار البريطاني
تصميم BS5163 ، BS5150
البعد وجهًا لوجه وفقًا لـ BS5163 (ISO 3series ، سلسلة ISO19)
شفة وحفر إلى BS4504 الجزء الأول (EN1092)

⊙ معيار ألمانيا
تصميم لـ DIN3352
البعد وجهًا لوجه لـ DIN3202 (F4: سلسلة ISO 14 ؛ F5: سلسلة ISO 15)
شفة وحفر إلى BS EN1092
