مكان المنشأ: | الصين |
اسم العلامة التجارية: | TOBO |
إصدار الشهادات: | ISO 9001/ API 6D |
رقم الموديل: | CF8M |
الحد الأدنى لكمية: | 1 قطع |
---|---|
الأسعار: | Negotiation |
تفاصيل التغليف: | التعبئة عادة بواسطة دعوى حالة الخشب الرقائقي للتسليم البحر |
وقت التسليم: | 10 أيام عمل |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 10000 قطعة شهريا |
اسم المنتج: | صمام الاختيار البديل | مادة: | 316 لتر |
---|---|---|---|
تطبيق: | النفط والغاز والمياه والبخار وما إلى ذلك | مميزات: | هادئ |
درجة حرارة: | -10 ~ 80 درجة مئوية | تصميم: | رقاقة |
الجسم: | ستانلس ستيل | مقعد: | ستانلس ستيل |
تسليط الضوء: | صمام فحص الكرة من حديد الدكتايل,صمام فحص الكرة PN16,صمام فحص الكرة DN600 |
عمودي الفولاذ المقاوم للصدأ الكرة صمام الاختيار طريقة واحدة مقاومة التآكل
اسم المنتج: | فوهة فحص الصمام | تطبيق: | الماء والنفط والغاز وما إلى ذلك ، |
---|---|---|---|
بحجم: | DN15 ~ DN800 | ضغط: | PN16 |
معيار: | BS / DIN | درجة حرارة: | -10 ~ 80 درجة مئوية |
الجسم: | حديد | مقعد: | حديد |
تسليط الضوء: |
صمام فحص الكرة العموديوصمام فحص ذو حواف كروية |

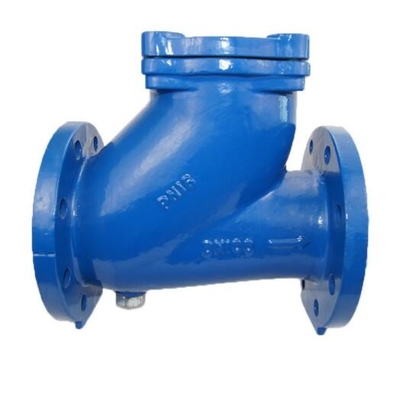

صمام فحص فوهة حديد الدكتايل DN 600 PN16 مع الصمت ونوع الرقاقة ، تصميم قرص الرفع
نموذج | PN (MPa) | TestPN (MPa) | درجة الحرارة (℃) | متوسط | |
شيل | ختم | ||||
H77X
H77H
H77Y
H77W
|
1.0 | 1.5 | 1.1 |
ختم مطاط:
80 ين
ختم معدني:
450 ينًا
|
الماء والهواء والزيت والحمض وما إلى ذلك ، |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 | |||
4.0 | 6.0 | 4.4 | |||
6.4 | 9.6 |
7.0
|
القطع | مادة | |||||||||||||||||||
|
|
|
|
|
||||||||||||||||
الجسم / القرص | WCB | كرمو | WCB | 1Cr18Ni9Ti | ||||||||||||||||
إيقاف | 2 كر 13 | 1Cr18Ni9Ti | 2 كر 13 | |||||||||||||||||
ختم | - | ستيل | سبيكة | - | - | |||||||||||||||
الخريف | 1Cr18Ni9Ti | سبيكة | 1Cr18Ni9Ti |
DN (مم) | إل | د 2 | د 3 | DN (مم) | إل | د 2 | د 3 | ||
H77X | H77H H77Y H77W |
H77X | H77H H77Y H77W |
||||||
50 | 43 | 100 | 43 | 46 | 400 | 140 | 485 | 376 | 390 |
80 | 64 | 135 | 71 | 80 | 450 | 152 | 545 | 427 | 427 |
100 | 64 | 155 | 91.5 | 94 | 500 | 152 | 608 | 479 | 490 |
125 | 70 | 185 | 115 | 118 | 600 | 178 | 718 | 579 | 588 |
150 | 76 | 210 | 141 | 145 | 700 | 229 | 800 | 675 | 686 |
200 | 89 | 265 | 191 | 200 | 800 | 241 | 905 | 774 | 784 |
تطبيق:
يستخدم الصمام لمنع ارتداد الوسط في خطوط الأنابيب والمعدات والضغط
من الوسط سيؤدي إلى نتيجة الفتح والإغلاق تلقائيًا.
عندما يكون الوسط متراجعًا ، سيتم إغلاق قرص الصمام تلقائيًا لتجنب الحوادث.
قائمة مواد | |||
جزء | مادة | ASTM | بكالوريوس |
الجسم | نحاس | B124 C38800 | 2874 كرونة تشيكية |
قبعة | نحاس | B124 C38800 | 1400 إل جي 2 |
قرص | نحاس | B124 C38800 | 2874 كرونة تشيكية |
الخريف | ستانلس ستيل | A313304 | 3111 304S31 |
مقعد | NBR |
اسم المنتج | صمامات فحص عمودية نحاسية صناعة صينية بأحجام مختلفة |
مادة | نحاس |
اللون | أصفر نحاسي |
معيار | JIS ANSI |
الضغط | PN16 |
معيار الصمام | يتوافق مع MSS SP-80 مترابطة إلى BS 21 (ISO7) / ASME B1.20.1 |
|
نطاق الحجم | 15 ملم (1/2 بوصة) ~ 50 ملم (2 بوصة) | |
ضغط العمل | 300 رطل / بوصة مربعة (20.7 بار) WOG غير للصدمات 150 رطل / بوصة مربعة (10.3 بار) بخار مشبع |
|
ضغط الاختبار | الهيكل: 450 رطل / بوصة مربعة (31 بار) هيدروستاتيكي | |
المقعد: 330 رطل / بوصة مربعة (22.7 بار) هيدروستاتيكي 80 رطل / بوصة مربعة (5.5 بار) هواء |
||
وسائط مناسبة | الماء والنفط والغاز |
قائمة الأجزاء / مواد البناء
جزء | وصف | معيار | خاص |
1. | الجسم | الحديد الزهر | سانت ستيل ، يلقي الصلب |
2. | التغطية | الحديد الزهر | سانت ستيل ، يلقي الصلب |
3. | كرة | النتريل المقوى | EPDM ، النيوبرين |
4. | خاتم الغلاف | مطاط النتريل | بوتيل ، فيتون |
5. | حلقة مقعد الكرة | LT برونزي | سانت ستيل ، هارد فرك. |
6. | مهمات الربط | الكربون الصلب | سانت ستيل |
وصف:
المعايير الفنية | ||||
نموذج | PN (MPa) | ضغط اختبار الصب (MPa) | ضغط اختبار الختم (MPa) | مواد الجسم ، غطاء محرك السيارة |
HQ41X-10 | 1 | 1.5 | 1.1 | حديد أو صلب |
HQ41X-16 | 1.6 | 2.4 | 1.76 | |
جزء البريد والمواد | ||||
الجسم: الحديد الزهر ، الحديد الزهر المطيل ، WCB | ||||
غطاء المحرك: حديد الزهر ، حديد الزهر المطيل ، WCB | ||||
الكرة: الصلب المطلي بالنيوبرين | ||||
متوسط: ماء وسوائل أكالة ضعيفة |
أبعاد | ||||||
DN (مم) | إل | د | D1 | د 2 | Z-φd | ح |
50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
80 | 260 | 195 | 160 | 135 | 4-18 / 8-18 | 245 |
100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
200 | 500 | 335 | 295 | 265 | 8-23 / 12-23 | 495 |
250 | 600 | 390/405 | 350/355 | 320 | 12-23 / 12-25 | 600 |
300 | 700 | 440/460 | 400/410 | 375 | 12-23 / 12-25 | 715 |
350 | 800 | 500/520 | 460/470 | 435 | 16-23 / 16-25 | 820 |
فحص الصمام - كان النوع الكروي (صمام غير رجعي) هو الصمامات الأولى بتصميم فريد من نوعه.بسيط جدا
ولكن تصميم قوي مع عدم وجود آلية مهمة.
يتم التخلص من جميع الأجزاء مثل آلية قرص المفصلة المستخدمة في الصمام التقليدي ، وقد تم وضعها في
عززت الكرة المغلفة بالمطاط لإيقاف تدفق الوسائط في حالة العودة.
تتحرك هذه الكرة تمامًا خارج مسار التدفق عندما يكون الضخ قيد التشغيل لإعطاء الحد الأدنى من خسائر الرأس.
يتم إحكام الغلق الكروي المطلي بالمطاط بشكل مثالي على مقعد الصمام المستدير لضمان منع التسرب تمامًا
ختم.
يوفر هذا التصميم مزايا أخرى مثل عدم الانسداد والتنظيف الذاتي.في هذا عمليا صيانة مجانية
الصمامات ، إذا لزم الأمر ، بعد الاستخدام المطول ، فإن استبدال الكرة عبر الإنترنت لا يستغرق سوى دقيقة واحدة.
* انخفاض استهلاك الطاقة
* قدرة معالجة صلبة أكبر
* تنظيف ذاتي ، غير قابل للانسداد
* الختم المثالي
* انخفاض الضغط المنخفض
مبدأ:
قلب هذا الصمام عبارة عن كرة مطاطية مقواة.يسمح التصميم الفريد للصمام بحرية حركة الكرة.
تتحرك الكرة لفتح الوضع عندما تبدأ المضخة وتسمح بالتدفق الحر للسائل دون أي تدخل (انظر الشكل).
عندما تتوقف المضخة ، تستقر الكرة بثبات على المقعد المعدني بسبب وزنها وضغطها الخلفي
السائل (حرك الماوس فوق الشكل).ينتج عن هذا الختم بدون انفلات.
قائمة الأجزاء / مواد البناء
جزء | وصف | معيار | خاص |
1. | الجسم | الحديد الزهر | سانت ستيل ، يلقي الصلب |
2. | التغطية | الحديد الزهر | سانت ستيل ، يلقي الصلب |
3. | كرة | النتريل المقوى | EPDM ، النيوبرين |
4. | خاتم الغلاف | مطاط النتريل | بوتيل ، فيتون |
5. | حلقة مقعد الكرة | LT برونزي | سانت ستيل ، هارد فرك. |
6. | مهمات الربط | الكربون الصلب | سانت ستيل |
