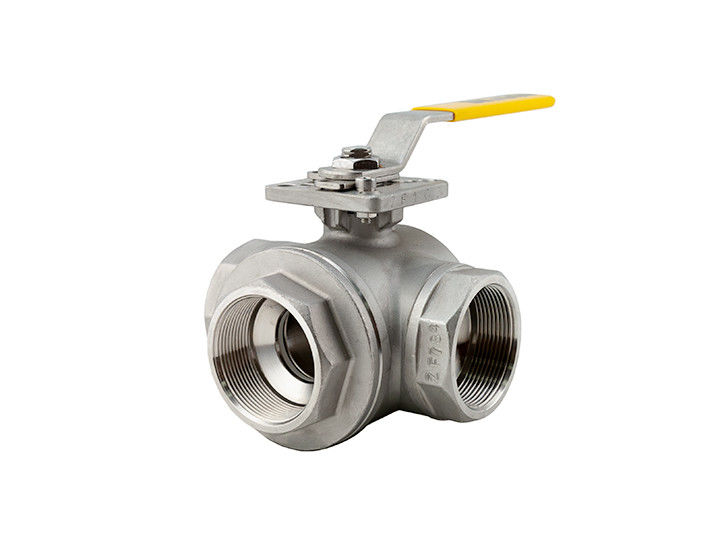

صمام الكرة العائمة ذو المقاعد المعدنية المزورة / صمام كروي ذو حواف من النوع



صمام الكرة العائمة ذو مقاعد معدنية مزورة / صمام كروي ويفر ذو حواف من النوع



عملية صمام الكرة العائمة المعدنية



صنع القوالب ، الصب الدقيق (صب الاستثمار) ، الاختبار ، التصنيع باستخدام الحاسب الآلي ، اختبارات الضغط والختم ، التجميع



المواصفات الفنية لصمام الكرة العائم المعدني



- القطر الاسمي: 1/2 "-25"

- درجة الحرارة المطبقة: -29 ℃ ～ 425 ℃ (فولاذ) -40 ℃ ～ 550 ℃ (فولاذ مقاوم للصدأ)

- الضغط الاسمي: 150 رطل ، 300 رطل ، 600 رطل ، 900 رطل ، 1500 رطل PN16 / 25/40/64/100/160 ، JIS 5K / 10K / 20K

- الوسيط القابل للتطبيق: الماء ، والغاز ، والنفط ، ووسط الكاوية الأخرى.



معيار تطبيقات صمام الكرة العائمة بالجلوس المعدني



- معيار التصنيع: API 608 / DIN / BS / JIS

- وجها لوجه البعد: ANSI B 16.10 ، API 6D / DIN / BS / JIS

- أبعاد الفلنجة: ANSI B 16.5 MSS-SP-44 / DIN / BS / JIS

- الاختبار: API 598 API 6D / DIN / BS / JIS



مقدمة صمام الكرة العائمة المعدنية:



يستخدم صمام الكرة النحاسية على نطاق واسع في مطحنة الورق ومصنع الأدوية ومحطة الطاقة وغيرها





- نهايات أنثى مشدودة بـ IS 554 / BS 21 / ISO 7.
- تجويف كامل ، تصميم من قطعتين.
- ربع دورة ، رافعة تعمل.
- مزودة بكرات مطلية بالكروم من النحاس الأصفر المطروق.
- حلقات الجسم PTFE وتعبئة الغدة.
- مطلي بالكروم.



ضغط الاختبار (هيدروليكي) الغلاف: 25 كجم / سم 2 جم (350 رطل لكل بوصة مربعة) المقعد: 16 كجم / سم 2 جم (225 رطل لكل بوصة مربعة)



مواد البناء

اسم مواصفات مادة الجزء
نحاس مزورة بالساق IS 6912 Gr.FLB
صواميل الكربون الصلب IS 1367
غسالة الكربون الصلب IS 1367
ليفر كاربون ستيل IS 2062
صامولة الجسم و الغدة النحاس المزورة IS 6912 Gr.FLB
تعبئة الغدة PTFE BS EN 12086-1
الكرة مزورة النحاس هو 6912 غرام.FLB
حلقة مقعد الجسم PTFE BS EN 12086-1
بونيه نحاس مزورة IS 6912 Gr.FLB







الأحجام / الأبعاد
بوصة مم ABCD
1/4 8 47 1/4 "37 90
3/8 10 47 3/8 "37 90
1/2 15 50 1/2 "40 90
3/4 20 58 3/4 "43120
1 25 67 1 "5120
1 1/4 32 76 1 1/4 "65154
1 1/2 40 87 1 1/2 "72154
2 50104 2 "80170
2 1/2 65139 2 1/2 "102250



المواصفات الفنية

الضغط الاسمي (الأم)	PN	2.5،4.0،6.4
ضغط اختبار القوة (الأم)	PT	3.8،6.0،9.6
اختبار ختم الضغط المنخفض (Mpa)		0.6
اختبار ختم الضغط العالي (Mpa)		3.0،4.8،7.6
وسط قابل للتطبيق	الماء والنفط والغاز وحمض النيتريك وحمض الخليك
درجة حرارة قابلة للتطبيق	-40 180 ℃



ميزة:



-هيكل مانع للتسرب موثوق

المقعد مصنوع من مادة PTFE.لأن منطقة التلامس بين المقعد والكرة سوف

يصبح أكثر ارتفاعًا مع ارتفاع ضغط التجويف الأوسط ،



يتميز الصمام الكروي الصغير للمقاومة بأصغر مقاومة لجميع الصمامات ، في العلبة

من التجويف المنخفض ، المقاومة ما زالت قليلة.



-موجه التبديل

يدور الصمام الكروي بزاوية 90 درجة ، ويعمل بسرعة لفتح أو إغلاق.





وصف:

مقدمة مختصرة:

تم تصميم الصمام الكروي وتصنيعه وفقًا لمعيار API 608. الكرة العائمة عند العيار الصغير ،

وثابت الكرة عند العيار الكبير.



لديها هيكل الحماية من الحرائق وجهاز مضاد للكهرباء الساكنة.تستخدم على نطاق واسع للبترول والكيمياء والماء

صناعات المعالجة.



سمات:



- الهيكل المضاد للانفجار لصمام الجذع



عندما يمر المتوسط ​​عبر الصمام ، قد يؤدي الضغط في جسم الصمام إلى دفع الجذع للخارج ، أو

عندما يكون الصمام في حالة إصلاح ، إذا كان هناك ضغط في التجويف الأوسط ، فإن الجذع أو الوسيط يبدو أنه سهل

يطير عند تفكيك الصمام ، مما قد يتسبب في إصابة البشر ، لمنع

الاحتمالات ، يتم تعبئة المضرب الوهمي وتحترق محمل الدفع أو تلف التعبئة بسبب غيرها

يؤدي ضغط الوسط في جسم الصمام إلى جعل الضرب الوهمي لجذع الصمام على اتصال وثيق

مع وجه الختم العلوي لجسم الصمام.وبالتالي لمنع تسرب الوسيط من تغليف الضرر

وضع.



- هيكل مانع للتسرب موثوق



المقعد مصنوع من مادة PTFE.لأن منطقة التلامس بين المقعد والكرة ستصبح أكثر ارتفاعًا

مع ارتفاع ضغط التجويف الأوسط ، يتمتع الصمام الكروي الصغير المقاومة لأصغر مقاومة على الإطلاق

الصمام ، في حالة التجويف المنخفض ، لا تزال المقاومة قليلة.



- التبديل الفوري



يدور الصمام الكروي بزاوية 90 درجة ، ويعمل بسرعة لفتح أو إغلاق.



اختبار الضغط عنصر اختبار اختبار شل اختبار الختم اختبار الختم الخلفي اختبار ختم الهواء متوسط ماء هواء وحدة الآلام والكروب الذهنية Lbf / in2 الآلام والكروب الذهنية Lbf / in2 الآلام والكروب الذهنية Lbf / in2 الآلام والكروب الذهنية Lbf / in2 الضغط (الدرجة) 150 3.1 450 2.2 315 2.2 315 0.5-0.7 60-100 300 7.8 1125 5.6 815 5.6 815 400 10.3 1500 7.6 1100 7.6 1100 600 15.3 2225 11.2 1630 11.2 1630 900 23.1 3350 16.8 2440 16.8 2440
