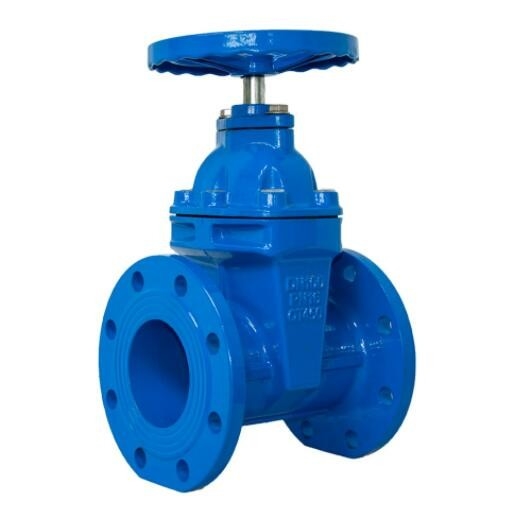

Name: شفة عروة المياه من الحديد الزهر فئة 150 ~ 900 صمام بوابة لوحة Pn16.5
Brand: TOBO
SKU: صمام البوابة
Rating: 4.9 (123 reviews)

منزل المنتجات صمام بوابة الفولاذ المقاوم للصدأ

شفة عروة المياه من الحديد الزهر فئة 150 ~ 900 صمام بوابة لوحة Pn16.5

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	TOBO
إصدار الشهادات:	CE/ISO
رقم الموديل:	صمام البوابة

شروط الدفع والشحن:

الحد الأدنى لكمية:	حاسب شخصي 1
تفاصيل التغليف:	العبوة الداخلية: عبوة مختومة من الأكياس البلاستيكية العبوة الخارجية: عبوة كرتونية أو حزمة صندوق خشبي
وقت التسليم:	3-5 أيام
شروط الدفع:	D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض:	3000 قطعة / الشهر

اتصل

مفصلة وصف المنتج

اسم:	صمام بوابة فولاذي	نوع:	مرنة جذع انسحب
الجسم:	الحديد الزهر	نهاية الاتصال:	نهاية شفة
التطبيقات:	الهواء وغاز الوقود ومياه التغذية والبخار	وجها لوجه:	ASME B16.10.009
درجة حرارة:	درجة حرارة عالية	بحجم:	DN100
تسليط الضوء:	صمام بوابة عروة المياه من الحديد الزهر , صمام بوابة عروة المياه Pn16 , صمام بوابة عروة المياه فئة 900

أنبوب عروة المياه من الحديد الزهر فئة 150 ~ 900 صمام بوابة

ارتفاع دوران الجذع وعدم انتفاخ العجلة اليدوية خارج اللولب والنير. تصميم مقاوم للغبار مع مؤشر موضع موازٍ وإسفين صلب بهيكل مع أو بدون قناة.

الامتثال للمعايير
تصميم بواسطة API Spec.6D
تم اختبار الصمامات بواسطة API 598
وجها لوجه بواسطة ANSI B 16.10.1
أبعاد التوصيل بواسطة ANSI B 16.5 ~ B 16.25
درجة حرارة الضغط بواسطة ANSI B16.34

مواصفات المواد

رقم.	جزء اسم	مادة
رقم.	جزء اسم	WCB	LCB	WC6	WC9	C5	CF8	CF8M	CF3	CF3M
1	الجسم	A216 WCB	A352 رطل	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
2	مقعد	أ 105	A350 LF2	A182 F304	A182 F304	A182 F304	A182 F304	A182 F316	A182 F304L	A182 F316L
3	طبق بلوس	A216 WCB	A325 رطل	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
4	يا الدائري	NBR / FEP
5	كتلة غيج	A193 B7	A320 L7	A193 B16			A320 B8
6	ينبع	A182 F6a	A182 F304	A182 F304	A182 F304	A182 F304	A182 F304	A182 F316	A182 F304L	A182 F316L
7	طوقا	مرونة الجرافيت
8	بولت	A193 B7	A320 L7	A193 B16			A193 B8	A194 B8M
9	بندق	A194 2H	A194 L7	أ ١٩٤ ٤			أ ١٩٤ ٨	A194 8 م
10	غطاء محرك السيارة	A216 WCB	A325 رطل	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
11	جلبة المقعد الخلفي	A182 F6a	A182 F6	A182 F304	A182 F304	A182 F304	A182 F304	A182 F316	A182 F304L	A182 F316L
12	كليب توكير	النحاس أو الكربون الصلب أو الفولاذ المقاوم للصدأ
13	ارتباط منفصل	ASTM A182 F410
14	التعبئة	الجرافيت + الأسبستوس
15	نير	A216 WCB	A325 رطل	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
16	الجوز الجذعية	A439 D-2 ~~ سبيكة نحاسية
17	كوب زيت	النحاس أو الكربون الصلب أو الفولاذ المقاوم للصدأ
18	الاحتفاظ الجوز	الكربون الصلب أو سبائك الصلب
19	عقارب	A216 WCB
20	حامية	A105N
21	مؤشر	ASTM A182 F410
جلوس تراكب الوجه		ER410 / ER316 / STL

المواد وفقًا لمعيار ASTM

صمام بوابة لوحة

بحجم	في	2	3	4	6	8	10	12	14	16	18	20	24	28	30	36	40
مم		50	80	100	150	200	250	300	350	400	450	500	600	700	750	900	1000
150 رطل	إل	7	8	9	10-1 / 2	11-1 / 2	13	14	15	16	17	18	20	24	26	32	38
	د	2	3	4	6	8	10	12	13-1 / 4	15-1 / 4	17-1 / 4	19-1 / 4	23-1 / 4	27	29	34-1 / 2	38-1 / 2
	ح	23	26-3 / 4	34	45-3 / 8	52-3 / 8	59-1 / 2	68-5 / 8	76	82-7 / 8	90	98-1 / 4	113	127-1 / 4	136-1 / 4	157	172
	H1	6	8	10	13-1 / 2	16-1 / 2	19-1 / 2	22-3 / 4	25-1 / 4	28-3 / 8	31-3 / 8	34-1 / 2	41-1 / 8	46-7 / 8	50	59	65-11 / 16
	د 0	10	10	10	14	14	16	18	20	24	24	24	24	24	24	36	36

بحجم	في	2	3	4	6	8	10	12	14	16	18	20	24	28	30	36
مم		50	80	100	150	200	250	300	350	400	450	500	600	700	750	900
300 رطل	إل	8-1 / 2	11-1 / 8	12	15-7 / 8	16-1 / 2	18	19-3 / 4	30	33	36	39	45	53	55	68
	د	2	3	4	6	8	10	12	13-1 / 4	15-1 / 4	17-1 / 4	19-1 / 4	23-1 / 4	27	29	34-1 / 2
	ح	23	26-3 / 4	34	45-3 / 8	52-3 / 8	59-1 / 2	68-5 / 8	75-5 / 8	80-5 / 8	88	97-3 / 4	114-1 / 8	129-1 / 8	139-1 / 8	161
	H1	6	8	10	13-1 / 2	16-1 / 2	19-1 / 2	22-3 / 4	25-1 / 4	28-1 / 8	31	34-1 / 2	41-1 / 8	47	50-5 / 8	59-1 / 4
	د 0	10	10	10	14	14	16	18	20	24	24	24	24	24	36	36

بحجم	في	2	3	4	6	8	10	12	14	16	18	20	24	28	30
مم		50	80	100	150	200	250	300	350	400	450	500	600	700	750
400 رطل	إل	11-1 / 2	14	17	19-1 / 2	23-1 / 2	26-1 / 2	30	32-1 / 2	35-1 / 2	38-1 / 2	41-1 / 2	48-1 / 2	55	60
	د	2	3	4	6	8	10	12	13-1 / 4	15-1 / 4	17-1 / 4	19-1 / 4	23-1 / 4	27	29
	ح	23-1 / 4	27	34-1 / 4	46-3 / 8	56-3 / 8	59-1 / 2	68-7 / 8	75-3 / 8	81	89-1 / 4	98-1 / 8	115-1 / 2	130	141
	H1	6	8	10	13-5 / 8	16-1 / 2	19-3 / 4	23	26	28-3 / 4	31-1 / 2	35	41-7 / 8	51-1 / 2	60
	د 0	10	10	10	14	14	16	18	20	24	24	24	24	36	36

بحجم	في	2	3	4	6	8	10	12	14	16	18	20	24	28	30
مم		50	80	100	150	200	250	300	350	400	450	500	600	700	750
600 رطل	إل	11-1 / 2	14	17	22	26	31	33	35	39	43	47	55	61	65
	د	2	3	4	6	8	10	12	13-1 / 4	15-1 / 4	17-1 / 4	19-1 / 4	23-1 / 4	27	29
	ح	23-1 / 4	27	31-1 / 4	45-3 / 8	56-3 / 8	59-1 / 2	68-7 / 8	75-3 / 8	83-1 / 2	91-1 / 2	100-1 / 2	118	134	142-2 / 4
	H1	6	8	10	13-5 / 8	16-3 / 4	20	23-1 / 4	26	29-1 / 8	32-3 / 8	35-7 / 8	42-1 / 4	49-1 / 4	52-3 / 4
	د 0	10	10	10	14	14	16	18	20	24	24	24	36	36	36

بحجم	في	2	3	4	6	8	10	12	14	16	18	20
مم		50	80	100	150	200	250	300	350	400	450	500
900 رطل	إل	11-1 / 2	14	17	24	29	33	38	40-1 / 2	44-1 / 4	48	52
	د	2	3	4	6	8	10	12	12-3 / 4	15-1 / 4	17-1 / 4	19-1 / 4
	ح	23-1 / 4	27	34-1 / 4	45-1 / 8	56-1 / 8	59-1 / 2	77-1 / 4	79-5 / 8	87-3 / 8	96-15 / 16	103-3 / 8
	H1	6	8	10	13-7 / 8	17-1 / 8	20-1 / 2	233-3 / 4	25-9 / 16	307-1 / 6	33-7 / 8	37-1 / 4
	د 0	10	10	10	16	16	18	20	24	24	24	36

ما هو صمام البوابة؟

يمكن تعريف صمام البوابة على أنه نوع من الصمامات التي تستخدم بوابة أو قرص إسفين ويتحرك القرص بشكل عمودي للتدفق لبدء أو إيقاف تدفق السوائل في الأنابيب.

صمام البوابة هو أكثر أنواع الصمامات شيوعًا المستخدمة في أي مصنع معالجة.إنه صمام حركة خطي يستخدم لبدء أو إيقاف تدفق السوائل.في الخدمة ، تكون هذه الصمامات إما مفتوحة بالكامل أو مغلقة بالكامل.

عندما يكون صمام البوابة مفتوحًا بالكامل ، يتم إزالة قرص صمام البوابة تمامًا من التدفق.لذلك عمليا لا توجد مقاومة للتدفق.بسبب هذا الضغط القليل جدًا ينخفض عندما يمر السائل عبر صمام البوابة.

لتحقيق الختم المناسب ، عندما يكون الصمام مغلقًا تمامًا ، يلزم اتصال السطح بزاوية 360 درجة بين القرص والمقاعد.

لا ينبغي استخدام صمامات البوابة لتنظيم التدفق أو خنقه لأن التحكم الدقيق غير ممكن.

قد تتسبب السرعة العالية للتدفق في الصمام المفتوح جزئيًا في تآكل القرص وأسطح الجلوس وأيضًا حدوث اهتزازات وضوضاء.

نوع الصمام	صمام بوابة CS / SS - FL / BW
تصميم Std	BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603 / ASME B16.34
نطاق الحجم	40 DN إلى 400 DN [1 1/2 "إلى 16"]
الجسم	[CS - ASTM A 216 Gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M]
تقليم	AISI 410/304/316
المقعد / الوتد	13٪ كر.الصلب / AISI 410/304/316
ميزات التصميم	بونيه ، OS & YT ، HW & Gear تم تشغيلها
نسبي	ASME - فئة 150/300/600
وجها لوجه	ASME B 16.10 / EN 558-1 / API 6D
نهاية الاتصال	مشفه	ASME B16.5 ، CLASS 150/300/600
	بعقب اللحام	ASME B16.25.0000
اختبار الأمراض المنقولة جنسيا.	BS EN 12266-1 [BS 6755-1] / API 598
اختياري	حلقة الفانوس / المؤشر وجهاز القفل / مقعد قابل للتجديد / واجهات صلبة للأقمار الصناعية / توفير مغلف / حواف RTJ / بترتيب تمرير / أحجام أعلى / MOC خاص: فولاذ مقاوم للصدأ أوستنيتي ومزدوجة

PN	DN	الحجم (مم)
PN	DN	إل	د	D1	د 2	ب	N- φ	ح
1.6 ميجا باسكال	25	160	115	85	65	14	4-14	275
	32	180	135	100	78	16	4-18	280
	40	200	145	110	85	16	4-18	330
	50	230	160	125	100	16	4-18	350
	65	290	180	145	120	18	4-18	370
	80	310	195	160	135	20	8-18	400
	100	350	215	180	155	20	8-18	415
	125	400	245	210	185	22	8-18	460
	150	480	280	240	210	24	8-23	510
	200	550	335	295	265	26	12-23	710
	250	650	405	355	320	30	12-25	786
	300	750	460	410	375	30	12-25	925

أنواع صمامات البوابة

هناك ثلاث طرق لتصنيف صمام البوابة.

أنواع القرص
1. إسفين مستدق الصلبة
2. إسفين مرن
3. انقسام الوتد أو صمام الأقراص المتوازية
أنواع مفصل بونيه الجسم
1. بونيه مشدود
2. غطاء محرك السيارة اندفع
3. ملحومة بونيه
4. بونيه ختم الضغط
أنواع حركة الساق
1. ارتفاع الجذع أو نوع OS & Y (الجذع الخارجي ونوع المسمار)
2. نوع الجذع غير الصاعد

سمات:

عادةً ما يتم ترسيب صمامات البوابة التقليدية ذات القاعدة المسطحة في التجويف السفلي للصمام بسبب الأجسام الخارجية

مثل الحجر ، والخشب ، والأسمنت ، والورق ، والحطام ، وما إلى ذلك ، بعد شطف الأنبوب بالماء.لا يمكن أن يغلق السبب بإحكام ويشكل فترة الركود

الظاهرة ، صمام بوابة الختم الناعم يستخدم نفس الأنبوب الموجود في الجزء السفلي من التصميم المسطح ، وليس من السهل التسبب في ترسب الحطام ،

تدفق السوائل دون عوائق ، لوحة صمام الغراء الحزمة بأكملها مصنوعة من المطاط عالي الجودة ، داخل الاستعانة بمصادر خارجية كاملة ، المحلية

تقنية فلكنة المطاط من الدرجة الأولى تجعل لوحة الصمام بعد الفلكنة تضمن حجمًا هندسيًا دقيقًا ، والمطاط

وبوابة عقيدية من الحديد الزهر تربط شركة ، ليس من السهل أن تسقط ويفضل الذاكرة المرنة.

● جسم الصمام المقاوم للتآكل مطلي بالمسحوق وراتنج الإيبوكسي لمنع التآكل والصدأ لجسم الصمام ، ويمكن

تستخدم في نظام الصرف الصحي.

● ليس من السهل كسرها في الحديد الزهر التقليدي.

شفة عروة المياه من الحديد الزهر فئة 150 ~ 900 صمام بوابة لوحة Pn16.5 0
