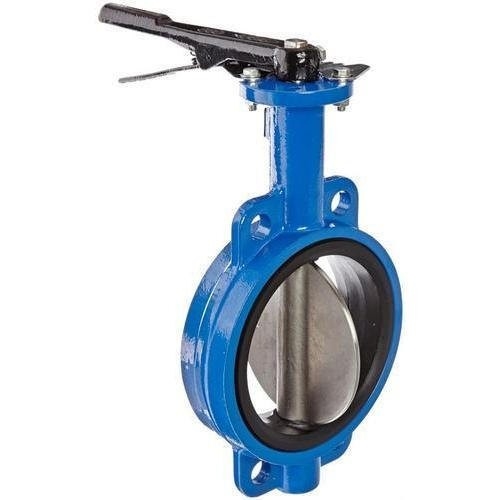

صمام فراشة بسكويت ويفر بمقبض زناد أزرق من الفولاذ المقاوم للصدأ ZG1Cr18Ni12Mo2Ti 2 "PN10

صمام فراشة بسكويت ويفر بمقبض زناد أزرق من الفولاذ المقاوم للصدأ ZG1Cr18Ni12Mo2Ti 2 "PN10

1. الحجم الاسمي: DN50 ~ DN2800 / NPS 2 "~ 48" ؛

2. الضغط الاسمي: PN6، PN10، PN16، PN25، PN40، PN64، PN100، Class150

3. مادة الجسم: WCB ، ZG1Cr5Mo ، ZG1Cr18Ni9Ti ، CF8 (304) ، CF3 (304L) ، ZG1Cr18Ni12Mo2Ti ، CF8M (316) ، CF3M (316L)

4. نوع التوصيل: رقاقة ، شفة مزدوجة ، رقاقة مسحوبة ، لحام بعقب.

5. التطبيق: البترول ، الصناعة الكيميائية ، التعدين ، الطاقة الكهربائية ، الغذاء ، إمدادات مياه الصيدلة والصرف الصحي ، توصيل الغاز ، يمكن أن يخدم كتعديل للتدفق أو قطع وربط الوسيط.

6. وسيط مناسب: الماء ، مياه الصرف الصحي ، مياه البحر ، الهواء ، البخار ، غاز الفحم ، المواد المسببة للتآكل ، إلخ.

اساسي

1. معيار التصميم والتصنيع: JB / T 8527 ، API 609

2. معيار البعد وجها لوجه: ANSI B 16.10-1992

3. معيار أبعاد الشفة: ANSI B16.5

4. معيار الاختبار والفحص: API 598-82

ميزة

1. هيكل ثلاثي اللامركزية: عندما يكون الصمام مغلقًا بشكل أكثر إحكامًا ، فإن الختم سيكون أكثر أمانًا. سطح الختم موثوق للغاية ، وبدون تسرب.

2. المقعد المعدني: المقعد عبارة عن خرزة ملحومة بمعدن صلب ، يمكن للصمام أن يتحمل التآكل ، ودرجة الحرارة العالية ، والتآكل.مع عمر خدمة طويل.

3. حلقة الختم المتراكبة الصلبة والناعمة متعددة المستويات: سهلة التركيب والتنظيم والاستبدال.

4. يعتمد الصمام بالكامل على مادة فولاذية ، وله خاصية مقاومة الحريق في حد ذاته.

مواد

أبعاد

أنواع صمامات الفراشة على أساس بناء الجسم

بناءً على نوع نهايات الجسم ، تتوفر صمامات الفراشة في الأنواع التالية.

• كلا نهايات ذات حواف

• ينتهي نوع ويفر

• ينتهي نوع العروة

• ينتهي أنواع الملحومة بعقب

نوع المياه

يتم وضع جسم الرقاقة بين حواف الأنبوب ، وتحيط مسامير الحافة بجسم الصمام.من السهل تركيب صمام الفراشة الرقيق ولكن لا يمكن استخدامه كصمام عزل.

أنواع المقاعد

يمكن أن تكون صمامات الفراشة من المعدن إلى المعدن ، أو ذات مقاعد ناعمة ، أو بجسم وقرص مبطن بالكامل.الصورة الأولى لجسم مبطن بالكامل وصمام قرصي.ثانيًا ، مقعد ناعم به قرص معدني والثالث عبارة عن صمام من المعدن إلى المعدن.
