مجموعة توبو ستيل الصين
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOBO |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | صمام بوابة السكين |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| تفاصيل التغليف: | العبوة الداخلية: عبوة مختومة من الأكياس البلاستيكية العبوة الخارجية: عبوة كرتونية أو حزمة صندوق خشبي |
| وقت التسليم: | 3-5 أيام |
| شروط الدفع: | D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 3000 قطعة / الشهر |
| اسم: | صمام بوابة سكين الفولاذ المقاوم للصدأ | بحجم: | DN65 |
|---|---|---|---|
| ضغط: | PN10 | يستعمل ل: | مياه الحنفية / مياه الشرب / مياه البحر / النفط / الغاز |
| تخصيص: | 2 "~ 80" ، DN50 ~ DN2000 | الجسم: | SS321 |
| رمز النظام المنسق: | 8481804090 | موضع الخيط لقضيب الصمام: | صمام البوابة الخارجية |
| تسليط الضوء: | صمام بوابة السكين DN65 المشدود,صمام بوابة السكين SS321,صمام بوابة سكين الماء PN10 |
||

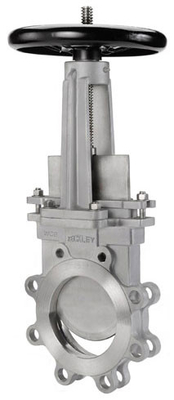

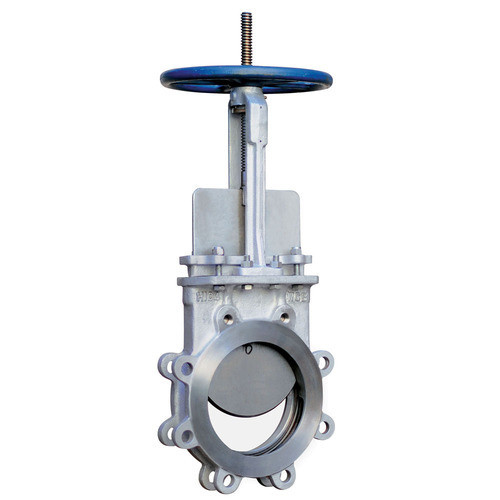

صمام بوابة سكين الفولاذ المقاوم للصدأ مشدود DN65 PN10 SS321 المياه
تفاصيل سريعة:
| مادة الجسم | ستانلس ستيل |
| نوع اتصال النهاية | ثمل |
| وسائط | ماء |
| ضغط | 10 بار - 24 بار |
| درجة حرارة الوسائط | درجة حرارة عالية |
| الصف المادي | SS 321 |
وصف المنتج
| نطاق الحجم: | DN50 ~ 600 مم NPS 2 "-24" (حجم أكبر عند الطلب) |
| مكبس العمل: | DN50 ~ DN250: 10 بار NPS2 ~ NPS10: 150Psi |
| DN300 ~ DN450: 7 بار NPS12 ~ NPS18: 90Psi | |
| DN500 ~ DN600: 4 بار NPS20 ~ NPS24: 60Psi | |
| درجة حرارة.نطاق: | -29 ... + 800 ℃ |
| ضيق الختم: | وفقًا لـ MSS SP-81 |
| مادة الجسم: | الكربون الصلب والفولاذ المقاوم للصدأ ، Allory خاص |
| مادة البوابة: | الفولاذ المقاوم للصدأ مطلي بالكروم ، Allory خاص |
| مادة المقعد: | الفولاذ المقاوم للصدأ + STL |
| EPDM (120 درجة مئوية) / فيتون (200 درجة مئوية) / PTFE (200 درجة مئوية) / NBR (90 درجة مئوية) | |
| وجها لوجه: | MSS SP-81 |
| معيار شفة: | GB / T 9113.1 ، JB / T 79.1 ، HG 20592 ، ASME B16.5 ، EN1092-1 |
| التطبيقات: | عجينة الورق والورق ، ومعالجة المياه ، والمشروبات والأغذية ، والكيماويات الدقيقة ، |
| كوكب الطاقة ، صناعة الصلب ، إلخ. |
الميزة الأساسية:
يتم تطبيق هذا الصمام على نطاق واسع على خطوط الأنابيب مثل إمدادات المياه والصرف الصحي والبناء والنفط والصناعات الكيماوية ،
الغاز الطبيعي والطب ومحطة الطاقة ومحطة الطاقة النووية وتصريف التلوث الحضري وما إلى ذلك لغرض التعديل
أو قطع التدفق يحتوي على وسط مختلف ، مثل الحبيبات السميكة والسائل اللزج والتلوث العائم إلخ.
معلومات تقنية:
|
القطر الاسمي DN (مم): |
50 (2 بوصة) ~ 1200 (48 بوصة) |
|
الضغط الاسمي PN (MPa): |
0.6 ~ 1.6 (فئة 150) |
|
اختبار شل الضغط PN (MPa): |
1.5 ~ 2.4 |
|
اختبار ختم الضغط PN (MPa): |
1.1 ~ 1.76 |
|
نوع الختم |
صلب / ناعم (EPDM ، NBR والبولي يوريثين) |
|
تسرب: ختم صلب: |
المستوى D (سائل 0.1xDNmm) ؛ سدادة ناعمة: المستوى A (صفر تسرب) |
يمكن أن تكون المواد:
|
جزء |
مادة |
|
الجسم |
CI |
|
ختم |
NBR |
|
سكين |
الفولاذ المقاوم للصدأ 304 |
|
التعبئة |
PTFE |
|
نير |
A3 |
|
السدادة |
WCB ، ZL103 |
|
البندق الجذعية |
نحاس |
|
ينبع |
316 |
|
تحمل |
ZChSnSb10-6 |
|
العنصر القياسي |
الفولاذ المقاوم للصدأ 201 ، 304 |
طلب:
طاقة مناجم الذهب ، نفايات الخام ، الورق أو الخشب ، الألياف ، الغبار ، المعالجة الكيميائية لمياه الصرف الصحي ، الترسيب
الخزانات والخامات والخبث ، الأسفلت ، مخارج الصناديق ، الفاكهة ، الحبوب ، الجص ، مياه الصرف الصحي من المسلخ ، النقل الهوائي
خطوط الأنابيب أو وسائط الجعة.إمدادات المياه والصرف الصحي أو إزالة الخواص من محطات توليد الطاقة (تنطبق على عالية
درجة الحرارة 540 درجة مئوية ودرجة الحرارة الفائقة ≤ 900 درجة مئوية.
خصائص المنتج:
تتميز بتصميمها المضغوط ، كونها موفرة للمساحة ، منخفضة السعر ، سهلة التركيب ، حماية كاملة من
التآكل والصدمات والصيانة والتشغيل السهل الاستخدام وعمر الخدمة الطويل وخيارات المشغل المجانية.
الجسم:
· مخالب توجيه مصبوبة في أسفل المنفذ لتركيب البوابة ، بدلاً من الأخدود ، تزيل الانسداد المحتمل لإغلاق الصمام
مع توفير ختم أكثر إحكامًا.كما تدفع مخالب التوجيه البوابة إلى المقعد لإغلاق محكم في الوضع المغلق.
· تصميم متكامل للجسم يضمن سهولة التجميع وعدم تسرب الغلاف.
· تصميم منفذ كامل يقلل من انخفاض الضغط ويزيد من سعة التدفق.
· تعمل النقاط المرنة PTFE مقابل البوابة على القضاء على التلامس المعدني المعدني بين البوابة و bo dy.
مقعد:
· مقعد المدخل الجانبي قابل للاستبدال ، مما يقلل من تكلفة الصيانة.
· مثبت المقعد على شكل حرف L يغلق المقعد في جسم الصمام ويغطي جانب المقعد لمنع تدفق التدفق المباشر.
بوابة:
· حافة السكين المشطوفة توفر إجهاد قطع قويًا وختمًا محكمًا.
· يمكن زيادة سماكة البوابة لمواجهة الضغط العالي.
· سطح البوابة مصقول جيدًا من كلا الجانبين لإحكام الغلق وتقليل التشويش.
· البوابة مطلية بالكروم الصلب لصمام ختم المعدن.
ينبع:
· الغطاء الجذعي متوفر لضمان عمر خدمة طويل للساق.
· اثنان من محامل الدفع يقلل من عزم الدوران للتشغيل.
· حلمة الشحوم متوفرة لتسهيل تزييت المحامل.
التعبئة والتغليف والشحن
التعبئة: صناديق الخشب الرقائقي أو حسب متطلبات العملاء
