316 قرص WCB بسكويت ويفر نمط مرن يجلس صمامات الفراشة DN200 PN16

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	TOBO
إصدار الشهادات:	DIN2501 （DIN2534＿ISO2084
رقم الموديل:	صمامات ويفر الفراشة

شروط الدفع والشحن:

الحد الأدنى لكمية:	10 قطع
تفاصيل التغليف:	معبأة في صناديق خشبية من الخشب الرقائقي
وقت التسليم:	7-10 أيام
شروط الدفع:	D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض:	300000 قطعة

اتصل

مفصلة وصف المنتج

بحجم:	DN200	معيار التصميم:	API 609-83
الجسم:	الدكتايل الحديد	حفر:	حفر مزدوج
درجة حرارة:	أقصى درجة حرارة 130 درجة مئوية	نوع الهيكل:	صمام فراشة رقاقة غريب الأطوار مزدوج
قرص:	316	التعبئة:	مرنة الجرافيت والبلاستيك الفلور
تسليط الضوء:	صمامات الفراشة المرنة بنمط الرقاقة , صمامات الفراشة المرنة WCB , 316 صمامات الفراشة ذات المقاعد المرنة

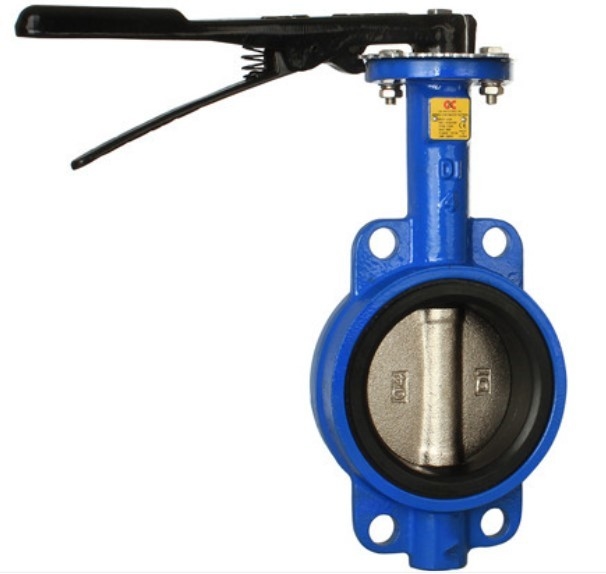

WCB Wafer Style صمامات الفراشة المرنة بالجلوس DN200 PN16

ميزات التصميم:

محامل علوية وسفلية لزيادة عمر الصمام إلى أقصى حد
جبل مباشر
معيار 2 "-12" مع رافعة
14 بوصة وأكبر مع ترس قياسي
ختم عمود الدعم: ربط المطاط الصناعي بحلقة دعم الفينول يحمي من التشويه ، وهو سبب شائع لتسرب العمود
وسادة تثبيت ISO متكاملة لسهولة تشغيل الصمام ؛لا حاجة إلى شريحة
يضمن الجذع المكون من قطعة واحدة الموثوقية والموضع الإيجابي للقرص
متوفر بنماذج ويفر ولغ
يحتوي القرص على ملف تعريف دقيق يوفر إغلاقًا محكمًا للفقاعات ويضمن الحد الأدنى من عزم الدوران
مواد المقعد: تتوفر مواد متعددة المقاعد
وجه المقعد يلغي الحاجة إلى جوانات شفة
يضمن O-Ring الموثوقية والموضع الإيجابي للقرص
2 "- 12" 200 رطل لكل بوصة مربعة
14 "- 24" 150 رطل / بوصة مربعة

صمام الفراشةهو صمام حركة دورانية ربع دورة ، يستخدم لإيقاف وتنظيم وبدء التدفق.صمامات الفراشة هي نوع سريع الفتح.يمكن أن يؤدي دوران المقبض بزاوية 90 درجة إلى إغلاق الصمام أو فتحه تمامًا.عادة ، يتم استخدامها في الأنظمة التي لا تتطلب الإغلاق الإيجابي.في هذه المقالة ، ستتعرف على الأنواع التالية من الصمامات.

نوع الويفر
نوع نمط العروة
نوع ذو حواف
أنواع نهايات ملحومة بعقب
تعويض الصفر
إزاحة مزدوجة
ثلاثية الأوفست

عادةً ما تكون صمامات الفراشة الكبيرة مزودة بمشغل من نوع علبة التروس ، حيث يتم توصيل العجلة اليدوية بالساق عبر علبة تروس.سيؤدي ذلك إلى تقليل القوة ولكن في نفس الوقت يقلل من سرعة العملية.يجب تثبيت هذا النوع من الصمامات في وضع الفتح.إذا تم إغلاق الصمام أثناء التثبيت ، فإن المقعد المطاطي سوف ينحني ضد قرص الصمام ويجعل من الصعب فتحه.

جزء	مواد
الجسم	الدكتايل الحديد
مقعد	EPDM / BUNA / VITON / PTFE
قرص	حديد الدكتايل / 316 الفولاذ المقاوم للصدأ / البرونز
مقعد	BUNA / EPDM / PTFE
جلبة	PTFE
يا الدائري	EPDM / بونا
دبوس تفتق	316 الفولاذ المقاوم للصدأ
ينبع	416 الفولاذ المقاوم للصدأ

الاصبع: B5000F

الحجم: 2 "-36"

معيار التصميم: API 609-83

وجها لوجه: ANSI B16.10.1

حفر شفة: ANSI B16.5.5

طلب

السمة هي: بسبب استخدام ثلاثة تكوين غريب الأطوار ، قدرة محكمة بشكل موثوق ،

التي تضمن عدم لمس القرص أبدًا لمقعد الختم عند بدء تشغيله ، وحل مشكلة

عبء المقعد المحكم بشكل غير متساوٍ ، ويطيل عمر الخدمة ، ويضمن محكمًا موثوقًا به

القدرة على الاستفادة من مقاومة درجات الحرارة العالية ، والتي يمكن ارتداؤها ، ومطهر الخ.

تخصيص

نوع الهيكل: غرابة مزدوجة ذات حواف ثلاثية

معيار التصميم: API609-83

أبعاد اتصال شفة: ANSI B 16.5

حفر شفة: ISO5211.

طول الهيكل: ANSI B 16.10-1992

اختبار الضغط: API 598-82

مواد

الجسم	WCB ، CF8M
ديس	WCB ، CF8M
ينبع	416 Cr13Cr18Ni9Ti
ختم	316 ، بلاستيك الفلور
التعبئة	الجرافيت المرن ، بلاستيك الفلور

أبعاد

سلسلة API 150LB
DN	إل	ح	H2	د	D1	د 2	م	ن φd1
50	108	110	345	152	120.5	92	مسييه 18	4-19
80	114	125	380	190	152.5	127	مسييه 18	4-19
100	127	145	415	229	190.5	157	مسييه 18	8-19
125	140	165	455	254	216	186	م 20	8-22
150	140	175	545	279	241.5	216	م 20	8-22
200	150	210	645	343	298.5	270	م 20	8-22
250	160	250	695	406	362	324	مسييه 24	12-25
300	178	285	830	483	432	381	مسييه 24	12-25
350	190	320	900	533	476	413	مسييه 27	16-29
400	216	355	980	597	540	470	مسييه 27	16-29
450	222	380	1030	635	578	533	مسييه 30	16-32
500	229	415	1110	699	635	584	مسييه 30	20-32
600	267	475	1305	813	749.5	692	مسييه 33	20-35
750	292	580	1525	985	914	857	مسييه 33	28-35
800	318	630	1585	1060	978	914	مسييه 39	28-41
900	330	680	1765	1168	1085	1022	مسييه 39	32-41

سلسلة API 300LB
DN	إل	ح	H2	د	D1	د 2	م	ن φd1
50	108	110	345	165	127	92	مسييه 18	8-19
80	114	125	380	210	168	127	م 20	8-22
100	127	145	415	254	200	157	م 20	8-22
125	140	165	455	279	235	186	م 20	8-22
150	140	175	545	318	270	216	م 20	12-22
200	150	210	645	381	330	270	مسييه 24	12-26
250	160	250	695	445	387	324	مسييه 27	16-29
300	178	285	830	521	451	381	مسييه 30	16-32
350	190	320	900	584	514	413	مسييه 30	20-32
400	216	355	980	648	571	470	مسييه 33	20-35
450	222	380	1030	711	628	533	مسييه 33	24-35
500	229	415	1110	775	686	584	مسييه 33	24-35
600	267	475	1305	914	813	692	مسييه 39	24-41
750	292	580	1525	1092	997	857	مسييه 45	28-49
900	330	680	1765	1270	1168	1022	مسييه 50	32-53

أنواع صمامات الفراشة على أساس بناء الجسم

بناءً على نوع نهايات الجسم ، تتوفر صمامات الفراشة في الأنواع التالية.

كلا نهايات ذات حواف
ينتهي نوع ويفر
ينتهي نوع العروة
ينتهي أنواع الملحومة بعقب

نوع المياه

يتم وضع جسم الرقاقة بين حواف الأنبوب ، وتحيط مسامير الحافة بجسم الصمام.من السهل تركيب صمام الفراشة الرقيق ولكن لا يمكن استخدامه كصمام عزل.

أنواع المقاعد

يمكن أن تكون صمامات الفراشة من المعدن إلى المعدن ، أو ذات مقاعد ناعمة ، أو بجسم وقرص مبطن بالكامل.الصورة الأولى لجسم مبطن بالكامل وصمام قرصي.ثانيًا ، مقعد ناعم به قرص معدني والثالث عبارة عن صمام من المعدن إلى المعدن.
