مجموعة توبو ستيل الصين
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOBO |
| إصدار الشهادات: | ISO |
| رقم الموديل: | صمام فراشة |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | 12USD-30USD |
| تفاصيل التغليف: | معبأة في صناديق خشبية من الخشب الرقائقي |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 10000 جهاز كمبيوتر شخصى |
| اسم: | صمام فراشة | مادة: | SS304 |
|---|---|---|---|
| اختبار الضغط: | EN12266 | بحجم: | DN100 - DN4000 / 4 "-160" |
| درجة حرارة مناسبة: | -10-120 ℃ | تصنيف الضغط: | PN6- PN10-PN16-PN25-PN40 |
| تسليط الضوء: | صمام فراشة ويفر DN4000,صمام فراشة شفة مزدوج غريب الأطوار,صمام فراشة شفة EN593 |
||

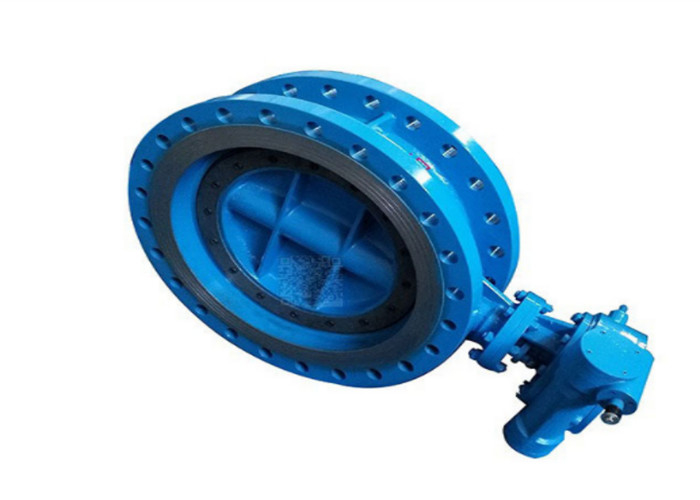

DN100 - DN4000 / 4 "-160" صمام فراشة مزدوج غريب الأطوار مزدوج الشفة BS EN593 EN12266
صمام فراشة غريب الأطوار مزدوج ، تصميم ذو مقاعد مطاطية ،
شفة مزدوجة ، يتم تطبيقها في صناعة المياه ، والهندسة البلدية ، ومشروع الحفاظ على المياه ، وهندسة مياه الشرب ، وما إلى ذلك.
معيار التصميم: BS EN593
طول وجهًا لوجه: سلسلة EN558-1 / ISO5752 سلسلة 14 وسلسلة ISO5752 13
أبعاد الشفة والحفر: BS EN1092 / BS4504 (DIN2501)
الحجم: DN100 - DN4000 / 4 "-160"
تصنيف الضغط: PN6- PN10-PN16-PN25-PN40
التطبيق: الماء ، ومياه الشرب ، والصرف الصحي ، والسوائل منخفضة التآكل ، إلخ.
| اسم | مادة |
| الجسم | GJS500-7 / GJS400-15 |
| قرص | GJS500-7 / GJS400-15 |
| الفتحة | SS420 / SS431 / دوبلكس 1.4462 |
| خاتم ختم الجسم | SS304 |
| حلقة ختم القرص | EPDM |
| تحمل رمح | البرونز |
| حلقة التجنيب | الكربون الصلب + الايبوكسي / SS304 |
| يا خاتم | EPDM |
| دبوس | SS420 |
| الغدة التعبئة | الكربون الصلب + الايبوكسي |
| غطاء النهاية | الكربون الصلب + الايبوكسي |
| مفتاح | SS420 |
| شفة التوصيل | الكربون الصلب + الايبوكسي |
ملخص:
1. شفة
شفة وحفر وفقًا لمعيار EN1092-2 ، وجهاً لوجه وفقًا لسلسلة ISO5752 series 14 وسلسلة ISO5752 13.
2. القرص
يضمن القرص الانسيابي المنخفض مقاومة التدفق المنخفضة.
3. الجسم
يضمن مقعد الجسم الملحوم والمصنوع من الفولاذ المقاوم للصدأ أداءً موثوقًا ودائمًا.
4. رمح
قرص لعمود الاتصال عن طريق مفتاح ، أو دبوس مستدق.
5. تحمل
محمل التشحيم الذاتي من مادة البرونز وخالي من الصيانة.
6. علبة التروس
يمكن تشغيل علبة التروس ذات عزم الدوران المنخفض بسهولة بواسطة عجلة يدوية أو توصيلها بالمشغل.
7. أعلى شفة
يتم توصيل الحافة العلوية ISO 5211 بصندوق التروس أو المحرك.
8. يا الدائري
توفر حلقات O ذات المحاور المتعددة عمرًا طويلاً وأداء ختم موثوقًا به ، وهو سهل التعديل أو الاستبدال.
9. خاتم الختم
حلقة ختم قرصية على شكل حرف T مثبتة بواسطة التجنيب تضمن أداء الختم الموثوق به في كلا الاتجاهين ، والذي يسهل أيضًا تعديله أو استبداله بدون أي أدوات خاصة
تُستخدم صمامات الفراشة في خدمات التشغيل أو التعديل وهي شائعة نظرًا لوزنها الخفيف وبصمة تركيبها الصغيرة وتكاليفها المنخفضة وتشغيلها السريع وتوافرها بأحجام كبيرة جدًا.يمكن تشغيل هذه الصمامات بواسطة مقابض أو تروس أو مشغلات آلية.
| أ | ب | ج | إل | ضجيج PN10 | ضجيج PN16.0 | ANSI 150B | JIS 10 كيلو | ISO5211 | أعلى شفة | B1XB1 | ||||||
| ΦK | ن Φd | ΦK | ن Φd | ΦK | ن Φd | ΦK | ن Φd | Φ د | ΦD1 | N-ΦG | ||||||
| 67 | 141 | 32 | 33 | 110 | 4-Φ18 | 110 | 4-Φ18 | 98.5 | 4-Φ16 | 105 | 4-Φ19 | 65 | 50 | 4-Φ8 | F05 | 9 × 9 |
| 67 | 141 | 32 | 43 | 125 | 4-Φ18 | 125 | 4-Φ18 | 120.6 | 4-Φ19 | 120 | 4-Φ19 | 65 | 50 | 4-Φ8 | F05 | 9 × 9 |
| 75 | 151 | 32 | 46 | 145 | 4-Φ18 | 145 | 4-Φ18 | 139.7 | 4-Φ19 | 140 | 4-Φ19 | 65 | 50 | 4-Φ8 | F05 | 9 × 9 |
| 95 | 160 | 32 | 46 | 160 | 8-Φ18 | 160 | 8-Φ18 | 152.4 | 4-Φ19 | 150 | 8-Φ19 | 65 | 50 | 4-Φ8 | F05 | 9 × 9 |
| 111 | 180 | 32 | 52 | 180 | 8-Φ18 | 180 | 8-Φ18 | 190.5 | 8-Φ19 | 175 | 8-Φ19 | 90 | 70 | 4-Φ10 | F07 | 11 × 11 |
| 129 | 193 | 32 | 56 | 210 | 8-Φ18 | 210 | 8-Φ18 | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 90 | 70 | 4-Φ10 | F07 | 14 × 14 |
| 142 | 207 | 32 | 56 | 240 | 8-Φ22 | 240 | 8-Φ22 | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 90 | 70 | 4-Φ10 | F07 | 14 × 14 |
| 170 | 240 | 45 | 60 | 295 | 8-Φ22 | 295 | 12-Φ22 | 298.4 | 8-Φ22.4 | 290 | 12-Φ23 | 125 | 102 | 4-Φ12 | F10 | 17 × 17 |
| 206 | 270 | 45 | 68 | 350 | 12-Φ22 | 355 | 12-Φ22 | 361.9 | 12-Φ25.4 | 355 | 12-Φ25 | 125 | 102 | 4-Φ12 | F10 | 22 × 22 |
| 238 | 316 | 45 | 78 | 400 | 12-Φ22 | 410 | 12-Φ26 | 431.8 | 12-Φ25.4 | 400 | 16-Φ25 | 125 | 102 | 4-Φ12 | F10 | 22 × 22 |
| 267 | 368 | 45 | 78 | 460 | 16-Φ22 | 470 | 16-Φ26 | 476.2 | 12-Φ28.4 | 445 | 16-Φ25 | 125 | 102 | 4-Φ12 | F10 | 22 × 22 |
| 298 | 400 | 51 | 86 | 515 | 12-Φ26 | 525 | 16-Φ30 | 539.7 | 16-Φ28.4 | 510 | 16-Φ27 | 175 | 140 | 4-Φ18 | F14 | |
| 318 | 422 | 51 | 105 | 565 | 20-Φ26 | 585 | 20-Φ30 | 577.8 | 16-Φ31.8 | 565 | 20-Φ27 | 175 | 140 | 4-Φ18 | F14 | |
| 349 | 479 | 57 | 130 | 620 | 20-Φ26 | 650 | 20-Φ33 | 635 | 20-Φ31.8 | 620 | 20-Φ27 | 175 | 140 | 4-Φ18 | F14 | |
| 410 | 562 | 70 | 152 | 725 | 20-Φ30 | 770 | 20-Φ36 | 749.3 | 20-Φ35.1 | 730 | 24-Φ33 | 210 | 165 | 4-Φ22 | اف 16 | |
