مجموعة توبو ستيل الصين
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOBO |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | صمام البوابة |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| تفاصيل التغليف: | العبوة الداخلية: العبوة البلاستيكية المختومة العبوة الخارجية: عبوة كرتونية أو عبوة صندوق خشبي تتوفر |
| وقت التسليم: | 3-5 أيام |
| شروط الدفع: | D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 3000 قطعة / شهر |
| اسم: | صمام البوابة | مادة: | ستانلس ستيل |
|---|---|---|---|
| الجسم: | CF8M | نهاية الاتصال: | FNPT |
| التطبيقات: | الهواء وغاز الوقود ومياه التغذية والبخار | ضغط: | 200PSI |
| درجة حرارة: | ارتفاع درجة حرارة الضغط | بحجم: | 1-1 / 4 " |
| تسليط الضوء: | 200PSI الثقيلة بوابة صمام,SS316 الثقيلة بوابة صمام,CF8M الثقيلة بوابة صمام |
||

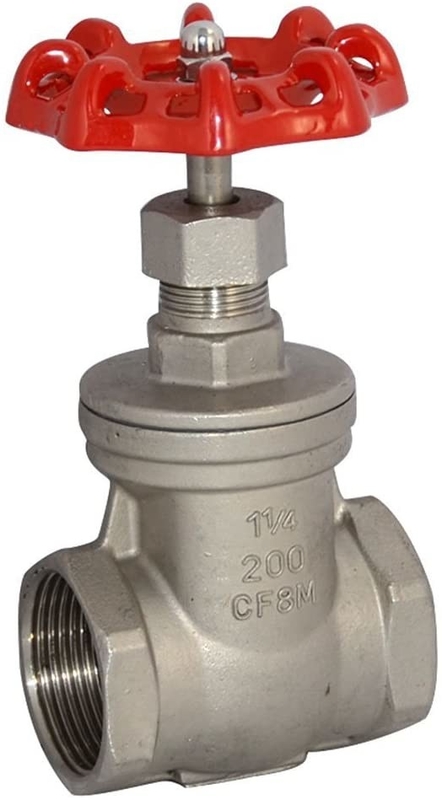

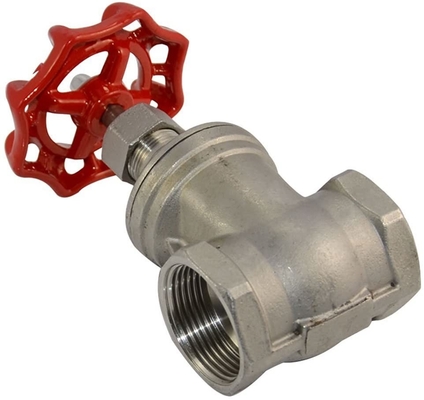

1-1 / 4 "200PSI صمام بوابة شديد التحمل NPT أنثى SS316 CF8M
تفاصيل سريعة
| مادة | خليط معدني |
| ماركة | ميجيرون |
| التشطيب الخارجي | ستانلس ستيل |
| نوع اتصال المدخل | الأنابيب الوطنية مدبب |
| نوع اتصال المنفذ | FNPT |
حول هذا البند
عجلة يدوية مثبتة بالأعلى لخفض ورفع البوابة
350 درجة 1-1 / 4 بوصة NPT ، يشتمل العنصر على عبوة داخلية PTFE للمساعدة في منع التسرب ، 200 PSI من الفولاذ المقاوم للصدأ 316
يحتوي صمام البوابة الفولاذي المقاوم للصدأ على خيوط مستدقة للأنبوب الوطني (NPT) على كلا الطرفين للتوصيل بأنابيب ملولبة من الذكور
قرص إسفين صلب ذو مقعد متكامل ، برغي داخلي وغطاء محرك ببراغي.غطاء برغي ذو جذع غير مرتفع ، يظل الجذع غير الصاعد ثابتًا في مكانه عند رفع البوابة أو خفضها لاستخدام خلوص منخفض
لديها بوابة إسفين صلبة وغطاء محرك ببراغي ، وبنيتها المصنوعة من الفولاذ المقاوم للصدأ توفر مقاومة للتآكل ، وليونة في درجات الحرارة العالية ، ونفاذية مغناطيسية منخفضة
|
نوع الصمام |
صمام بوابة CS / SS - FL / BW |
|
|
تصميم Std |
BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603 / ASME B16.34 |
|
|
نطاق الحجم |
40 DN إلى 400 DN [1 1/2 "إلى 16"] |
|
|
الجسم |
[CS - ASTM A 216 Gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M] |
|
|
تقليم |
AISI 410/304/316 |
|
|
المقعد / الوتد |
13٪ كر.الصلب / AISI 410/304/316 |
|
|
ميزات التصميم |
بونيه ، OS & YT ، HW & Gear تم تشغيلها |
|
|
نسبي |
ASME - فئة 150/300/600 |
|
|
وجها لوجه |
ASME B 16.10 / EN 558-1 / API 6D |
|
|
نهاية الاتصال |
مشفه |
ASME B16.5 ، CLASS 150/300/600 |
|
بعقب اللحام |
ASME B16.25.0000 |
|
|
اختبار الأمراض المنقولة جنسيا. |
BS EN 12266-1 [BS 6755-1] / API 598 |
|
|
اختياري |
حلقة الفانوس / المؤشر وجهاز القفل / مقعد قابل للتجديد / واجهات صلبة للأقمار الصناعية / توفير مغلف / حواف RTJ / بترتيب تمرير / أحجام أعلى / MOC خاص: فولاذ مقاوم للصدأ أوستنيتي ومزدوجة |
|
أنواع صمامات البوابة
هناك ثلاث طرق لتصنيف صمام البوابة.
أنواع القرص
إسفين مستدق الصلبة
إسفين مرن
انقسام الوتد أو صمام الأقراص المتوازية
أنواع مفصل بونيه الجسم
بونيه مشدود
غطاء محرك السيارة اندفع
ملحومة بونيه
بونيه ختم الضغط
أنواع حركة الساق
ارتفاع الجذع أو نوع OS & Y (الجذع الخارجي ونوع المسمار)
نوع الجذع غير الصاعد
تطبيقات صمام البوابة
تُستخدم صمامات البوابة في جميع خدمات السوائل تقريبًا مثل الهواء وغاز الوقود ومياه التغذية والبخار وزيوت التشحيم والهيدروكربون وجميع الخدمات الأخرى.
يتم استخدام بعض صمامات البوابة الخاصة في منتجات الطين والمسحوق أيضًا مثل صمام بوابة السكين
مزايا صمام البوابة
يوفر صمام البوابة جيدًا
انخفاض الضغط أثناء العملية أقل من ذلك بكثير.
يمكن استخدام معظم صمام البوابة ثنائي الاتجاه
إنها مناسبة للتطبيقات ذات الضغط العالي ودرجة الحرارة وتتطلب صيانة أقل
