مجموعة توبو ستيل الصين
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOBO |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | / |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | 1-100 |
| تفاصيل التغليف: | العبوة الداخلية: عبوة مختومة من الأكياس البلاستيكية العبوة الخارجية: عبوة كرتونية أو حزمة صندوق خشبي |
| وقت التسليم: | 3-5 أيام |
| شروط الدفع: | D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 3000pcs / شهر |
| كلمة رئيسية 1: | صمام الفراشة نوع شفة | القدرة على العرض: | 100pcs في يوم واحد |
|---|---|---|---|
| الضغط الاسمي: | تخصيص الضغط | وقت التسليم: | 2-3 أيام |
| شعار: | تخصيص الشعار | موك: | حاسب شخصي 1 |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام | مواد الجسم: | SS316 يلقي الصلب |
| تسليط الضوء: | صمام الفراشة نوع العروة الرقاقة,صمام الفراشة القرصي PN16,صمام الفراشة القرصي GGG40 |
||

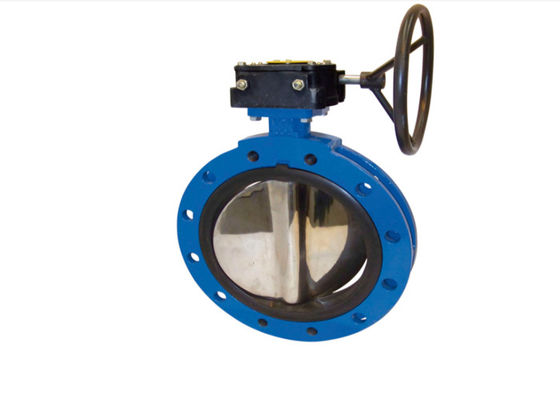

صمام الفراشة ذو العروة الرقاقة ذو الحواف CI GGG40 Body PN16 Disc Butterfly Valve
تحديد:
صمام الفراشة هو نوع من الهيكل البسيط ، وفي نفس الوقت يمكن استخدامه للتحكم في التبديل المتوسط لخط أنابيب الضغط المنخفض. ، بمثابة قطع وخنق في خط الأنابيب.
مواد:
مادة الجسم: GG25 / GGG40 / GGG50
مادة القرص: DI + Nylon / SS304 + Nylon / SS316 + Nylon / AL-BZ + Nylon
المادة الجذعية: SS410 / SS416 / SS420 / SS304 / SS316
مادة المقعد: NBR / EPDM / PTFE / VITON
معيار التصميم:
API 609 / ISO 5752 / BS5155
ضغط :
ANSI 125 # / 150 # ؛JIS5K / 10K / 16K ؛DIN 2501 PN6 / PN10 / PN16 / ؛BS4504 PN10 / PN16
الاستخدام والميزات:
هيكل صمام فراشة من النايلون بدون دبوس ، تخفيض ممتاز ، تشحيم ذاتي ، عزم تشغيل 40٪ أقل من صمام الفراشة العادي.مقاومة جيدة للتآكل ، يمكن أن يطيل صمام الفراشة الختم بشكل كبير من عمر الخدمة ، مقارنة بمتوسط العمر الافتراضي ، يمكن أن يطول صمام الفراشة الخطي 3 مرات.
النايلون له أداء ممتاز ، القلويات ، مقاومة الملح للتآكل والمركبات العضوية الضعيفة ، والتكيف مع مجموعة واسعة من القصور الذاتي.متقدم بدون وصلات دبابيس ، يضمن عزل الوسائط والمعدن تمامًا ، وتحسين موثوقية المنتج ، وصيانة بسيطة لصمامات الفراشة

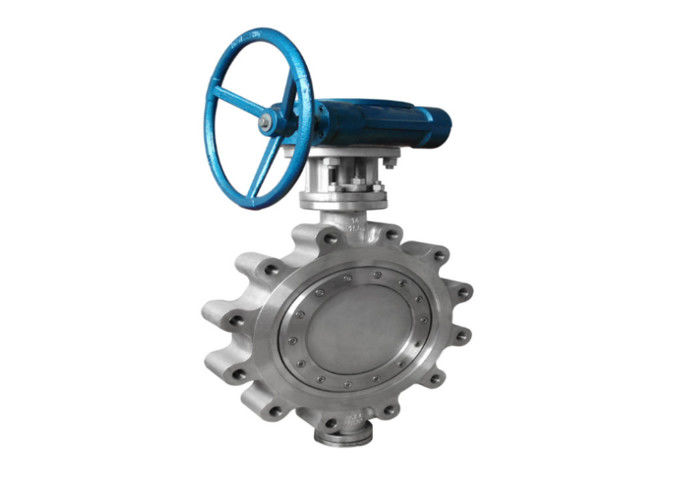

1. قائمة المواد (صمام الفراشة الثلاثي الأوفست من نوع العروة)
| لا. | جزء اسم | المواد | ||
| 1 | جسم | ASTM A216 WCB | ASTM A216 WCB | ASTM A216 WCB |
| 2 | دبوس | ASTM A29 1035 / A276304 | ASTM A29 1035 / A276304 | ASTM A29 1035 / A276304 |
| 3 | ينبع | 420 | 304 | 316 |
| 4 | قرص | WCB | CF8 | CF8M |
| 5 | ختم | 304/316 + جرافيف / PTFE | 304/316 + جرافيف / PTFE | 304/316 + جرافيف / PTFE |
| 6 | شفة التجنيب | أ 105 | A182 F304 | A182 F316 |
| 7 | بولت | ب 7 | ب 8 | B8M |
| 8 | بولت | ب 7 | ب 7 | ب 7 |
| 9 | التغطية | أ 105 | أ 105 | أ 105 |
| 10 | طوقا | الجرافيت | الجرافيت | الجرافيت |
| 11 | جلبة | البرونز المصقول | البرونز المصقول | البرونز المصقول |
| 12 | جلبة | 304 النيترة | 304 النيترة | 304 النيترة |
| 13 | مقعد التعبئة | A105 / 304 | A105 / 304 | A105 / 304 |
| 14 | التعبئة | الجرافيت | الجرافيت | الجرافيت |
| 16 | غطاء التعبئة | WCB | WCB | WCB |
| 17 | بندق | A194 2H | A194 2H | A194 2H |
| 18 | بولت | A193 B7 | A193 B7 | A193 B7 |
| 19 | نير | WCB | WCB | WCB |
| محرك المحرك | دليل ، دودة والعتاد | |||
2. أبعاد التوصيل الرئيسية أو صمام فراشة العروة
| فصل | مقاس | فصل | مقاس | ||||
| NPS | DN | إل | NPS | DN | إل | ||
| 150 رطل | 2 | 50 | 43 | 300 رطل | 2 | 50 | 43 |
| 21/2 | 65 | 46 | 21/2 | 65 | 46 | ||
| 3 | 80 | 48 | 3 | 80 | 48 | ||
| 4 | 100 | 54 | 4 | 100 | 54 | ||
| 5 | 125 | 56 | 6 | 150 | 59 | ||
| 6 | 150 | 57 | 8 | 200 | 73 | ||
| 8 | 200 | 64 | 10 | 250 | 83 | ||
| 10 | 250 | 71 | 12 | 300 | 92 | ||
| 12 | 300 | 81 | 14 | 350 | 117 | ||
| 14 | 350 | 92 | 16 | 400 | 133 | ||
| 16 | 400 | 102 | 18 | 450 | 149 | ||
| 18 | 450 | 114 | 20 | 500 | 159 | ||
| 20 | 500 | 127 | 24 | 600 | 181 | ||
| 24 | 600 | 154 | 600 رطل | 2 | 50 | 43 | |
| 26 | 650 | 154 | 21/2 | 65 | 46 | ||
| 28 | 700 | 165 | 3 | 80 | 54 | ||
| 30 | 750 | 165 | 4 | 100 | 64 | ||
| 32 | 800 | 190 | 6 | 150 | 78 | ||
| 36 | 900 | 200/203 | 8 | 200 | 102 | ||
| 38 | 950 | 200/203 | 10 | 250 | 117 | ||
| 40 | 1000 | 216 | 12 | 300 | 140 | ||
| 42 | 1050 | 216/251 | 14 | 350 | 155 | ||
| 44 | 1100 | 216/251 | 16 | 400 | 178 | ||
| 48 | 1200 | 254/276 | 18 | 450 | 200 | ||
| 52 | 1300 | 254 | 20 | 500 | 216 | ||
| 56 | 1400 | 279 | 24 | 600 | 232 | ||
| 60 | 1500 | 279 | |||||
