مجموعة توبو ستيل الصين

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOBO |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | / |
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 1000000 قطعة / قطعة شهريا |
| مادة: | الفولاذ المقاوم للصدأ | عملية: | يدوي / أوتوماتيكي |
|---|---|---|---|
| يكتب: | صمام البوابة | وسائط: | الماء والنفط والغاز |
| بناء: | بوابة | قياسي أو غير قياسي: | معيار |
| معيار: | DIN ، ANSI ، ANSI BS DIN JIS | لون: | طلب الزبون |
| ضغط العمل: | كلاس 150 رطل -2500 رطل ، 150 ~ 2500 رطل (PN16 ~ PN420) | ||
| تسليط الضوء: | 304 الفولاذ المقاوم للصدأ بوابة صمام شفة,الفولاذ المقاوم للصدأ بوابة صمام,شفة نوع عقارب صمام بوابة |
||

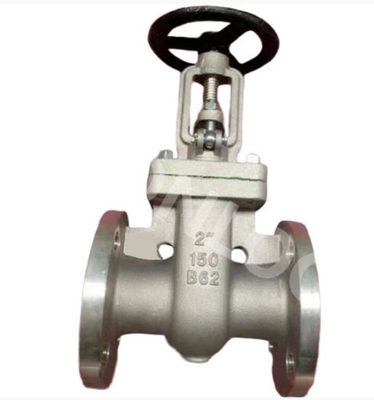

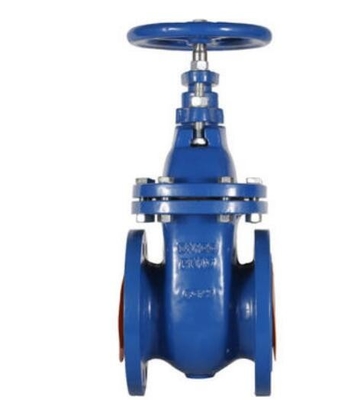

WCB SS304316 الفولاذ المقاوم للصدأ بوابة صمام شفة نوع عجلة يدوية الفولاذ المقاوم للصدأ يلقي صمام
الضغط الختم CG صمام البوابة
الميزات الرئيسية: صمام بوابة CG وصلة غطاء المحرك هي نوع ختم الضغط ذاتي الشد مع وظيفة إحكام موثوقة على الرغم من تقلب درجة الحرارة والضغط.يتم استخدام نوع غطاء محرك مانع تسرب الضغط بشكل تفضيلي للضغط العالي والصمامات ذات الدرجة العالية.
معيار التصميم: API 600 ASME B16.34
1. نطاق ضغط صمام البوابة: CLASS 900Lb ~ 2500Lb
2. القطر الاسمي لصمام البوابة: 2 ~ 30 ″
3. مادة جسم صمام البوابة: الكربون الصلب ، الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ على الوجهين ، سبائك الصلب ، سبائك النيكل
4. نهاية الاتصال: RF RTJ BW
5. طريقة التشغيل: عجلة يدوية ، صندوق تروس ، كهربائي ، هوائي ، جهاز هيدروليكي ، جهاز هيدروليكي هوائي ；
مواصفات المنتج:
1.مقاومة تدفق صغيرة للسوائل ، فقط قوة صغيرة مطلوبة عند الفتح / الإغلاق ؛

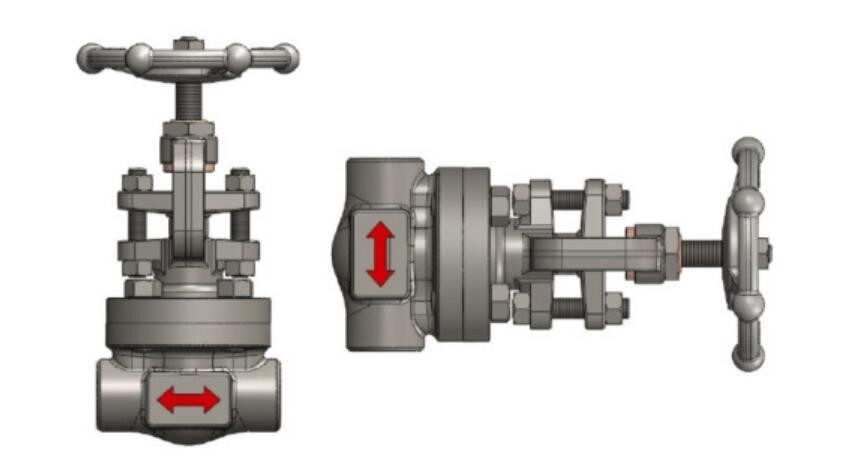

2.لا قيود على اتجاه التدفق للوسط ；
3.عند فتح الصمام بالكامل ، عانى سطح الختم من احتكاك بسيط من وسط العمل ；
4. يمكن اختيار تصميم الجذعية الممتد
5. غطاء محرك السيارة الختم بالضغط
6. يمكن اختيار إسفين صلب.
7. يمكن اختيار التعبئة المحملة الربيع.
8. يمكن اختيار التعبئة منخفضة الانبعاثات وفقًا لمتطلبات ISO 15848 ؛
9. مع تصميم المرور الجانبي يتم اختياره ；
المتطلبات التقنية:
1. التصميم والتصنيع: DIN 3352 ؛
2. وجها لوجه: DIN 3202 F4 / F5 ؛
3. حافة الحافة: DIN 2532 PN10 / 16 ؛
الأجزاء والمواد الرئيسية
| اسم الأجزاء | مواد |
| الجسم ، بونيه | GGG50 |
| قرص | GGG50 + NBR / EPDM |
| ينبع | 2CR13 |
| حلقة مقعد | GGG50 |
ما هو صمام البوابة؟
يمكن تعريف صمام البوابة على أنه نوع من الصمامات التي تستخدم بوابة أو قرص إسفين ويتحرك القرص بشكل عمودي للتدفق لبدء أو إيقاف تدفق السوائل في الأنابيب.
صمام البوابة هو أكثر أنواع الصمامات شيوعًا المستخدمة في أي محطة معالجة.إنه صمام حركة خطي يستخدم لبدء أو إيقاف تدفق السوائل.في الخدمة ، تكون هذه الصمامات إما مفتوحة بالكامل أو مغلقة بالكامل.
عندما يكون صمام البوابة مفتوحًا بالكامل ، يتم إزالة قرص صمام البوابة تمامًا من التدفق.لذلك عمليا لا توجد مقاومة للتدفق.بسبب هذا الضغط القليل جدًا ينخفض عندما يمر السائل عبر صمام البوابة.
لتحقيق الختم المناسب ، عندما يكون الصمام مغلقًا تمامًا ، يلزم اتصال السطح بزاوية 360 درجة بين القرص والمقاعد.
لا ينبغي استخدام صمامات البوابة لتنظيم التدفق أو خنقه لأن التحكم الدقيق غير ممكن.
قد تتسبب السرعة العالية للتدفق في الصمام المفتوح جزئيًا في تآكل القرص وأسطح الجلوس ، كما تؤدي أيضًا إلى حدوث اهتزازات وضوضاء.
| نوع الصمام | صمام بوابة CS / SS - FL / BW | |
| تصميم Std | BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603 / ASME B16.34 | |
| نطاق الحجم | 40 DN إلى 400 DN [1 1/2 "إلى 16"] | |
| جسم | [CS - ASTM A 216 Gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M] | |
| تقليم | AISI 410/304/316 | |
| المقعد / الوتد | 13٪ كر.الصلب / AISI 410/304/316 | |
| ميزات التصميم | بونيه مثبتة ، OS & YT ، HW & Gear تعمل | |
| نسبي | ASME - فئة 150/300/600 | |
| وجها لوجه | ASME B 16.10 / EN 558-1 / API 6D | |
| نهاية الاتصال | مشفه | ASME B16.5 ، CLASS 150/300/600 |
| بعقب اللحام | ASME B16.25.0000 | |
| اختبار Std. | BS EN 12266-1 [BS 6755-1] / API 598 | |
| خياري | حلقة الفانوس / المؤشر وجهاز القفل / مقعد قابل للتجديد / واجهات صلبة للأقمار الصناعية / توفير مغلف / حواف RTJ / عن طريق ترتيب التمرير / أحجام أعلى / MOC خاص: فولاذ مقاوم للصدأ أوستنيتي ومزدوجة | |
| PN | DN | الحجم (مم) | ||||||
| إل | د | D1 | د 2 | ب | N- φ | ح | ||
| 1.6 ميجا باسكال | 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 275 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 280 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 330 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 350 | |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 370 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 400 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 415 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 460 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 510 | |
| 200 | 550 | 335 | 295 | 265 | 26 | 12-23 | 710 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 786 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 925 | |
أنواع صمامات البوابة
هناك ثلاث طرق لتصنيف صمام البوابة.
أنواع القرص
إسفين مستدق صلب
إسفين مرن
انقسام الوتد أو الأقراص المتوازية صمام
أنواع مفصل بونيه الجسم
بونيه مشدود
غطاء محرك السيارة اندفع
ملحومة بونيه
بونيه ختم الضغط
أنواع حركة الساق
ارتفاع الجذع أو نوع OS & Y (الجذع الخارجي ونوع المسمار)
نوع الجذع غير الصاعد

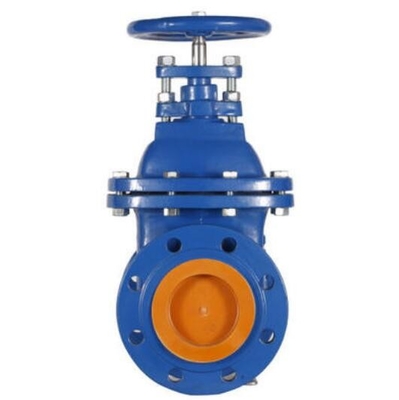

سمات:

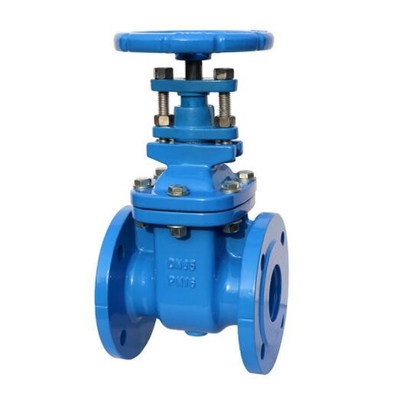

عادةً ما يتم ترسيب صمامات البوابة التقليدية ذات القاعدة المسطحة في الأخدود السفلي للصمام بسبب الأجسام الخارجية
مثل الحجر ، والخشب ، والأسمنت ، والورق ، والحطام ، وما إلى ذلك ، بعد شطف الأنبوب بالماء.السبب لا يمكن أن يغلق بإحكام ويشكل فترة الركود
الظاهرة ، صمام بوابة الختم الناعم يستخدم نفس الأنبوب الموجود في الجزء السفلي من التصميم المسطح ، وليس من السهل التسبب في ترسب الحطام ،

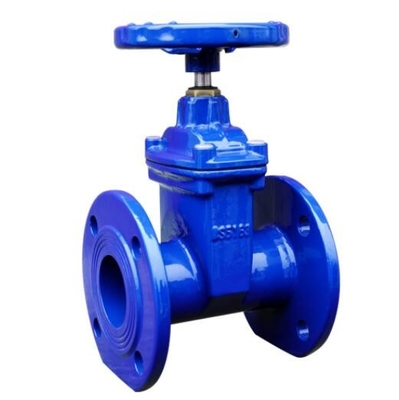

تدفق السوائل دون عوائق ، لوحة صمام الغراء الحزمة بأكملها مصنوعة من المطاط عالي الجودة ، داخل الاستعانة بمصادر خارجية كاملة ، المحلية
تقنية فلكنة المطاط من الدرجة الأولى تجعل لوحة الصمام بعد الفلكنة تضمن حجمًا هندسيًا دقيقًا ، والمطاط
وبوابة عقيدية من الحديد الزهر تربط شركة ، ليس من السهل السقوط ويفضل الذاكرة المرنة.
● جسم الصمام المقاوم للتآكل مطلي بالمسحوق وراتنج الإيبوكسي لمنع التآكل والصدأ لجسم الصمام ، ويمكن
تستخدم في نظام الصرف الصحي.
● ليس من السهل كسرها في الحديد الزهر التقليدي.
