مكان المنشأ: | الصين |
اسم العلامة التجارية: | TOBO |
إصدار الشهادات: | ISO |
رقم الموديل: | / |
الحد الأدنى لكمية: | 10 قطع |
---|---|
الأسعار: | 39-40$ |
تفاصيل التغليف: | يتم تغليف الصمامات بورق فقاعات بلاستيكية وفي صناديق من الخشب الرقائقي |
وقت التسليم: | 15-20 يومًا |
شروط الدفع: | D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
القدرة على العرض: | 208080 قطعة |

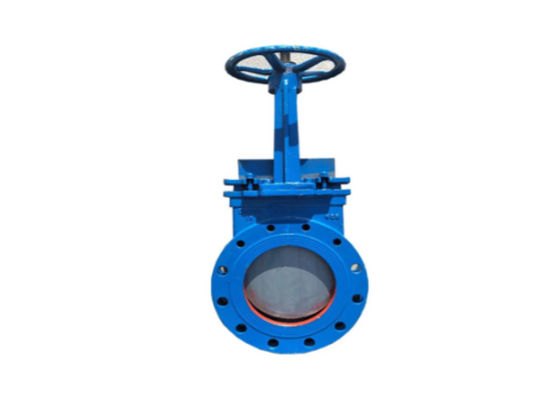

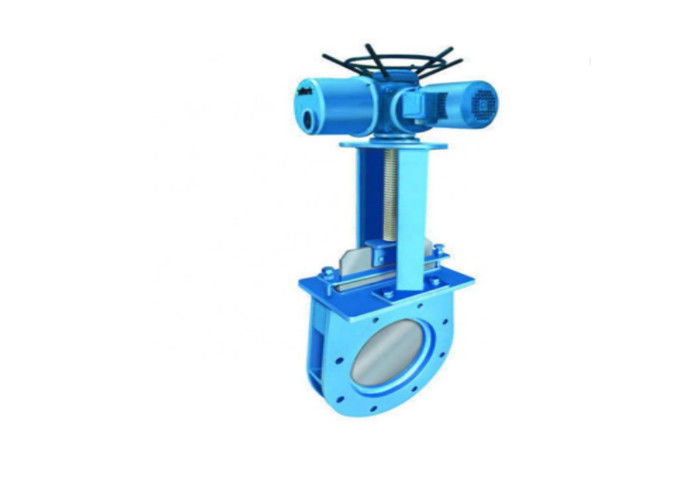

اسم: | صمام بوابة بسكين ويفر | نطاق الحجم: | 2 بوصة إلى 24 بوصة |
---|---|---|---|
مادة: | GGG40/50; GGG40 / 50 ؛ CF8; CF8 ؛ CF8M; CF8M. 2205; | وضع محرك الأقراص: | مستوى |
الضغط: | 0.6 ميجا باسكال ~ 2.5 ميجا باسكال | درجة حرارة: | -38 درجة مئوية ~ 1100 درجة مئوية |
مادة مانعة للتسرب: | PTFE ، مقاعد معدنية | حفر شفة: | ANSI B16.5، GB / T9113، JB / T79، HG، SH، JIS، DIN، NF، BS |
تسليط الضوء: | صمام بوابة حديد الدكتايل 24 بوصة,صمام بوابة حديد الدكتايل المعدني,صمام بوابة إسفين مرن من مولر |
اسم: | صمام بوابة حديد الدكتايل | ضغط: | PN10 / PN16 |
---|---|---|---|
درجة حرارة: | -20 ~ 120 درجة مئوية | الجسم: | حديد الدكتايل GGG40 / GGG 50 |
اسم آخر: | صمام بوابة إسفين مرن من مولر | مقعد: | EPDM / NBR |
تسليط الضوء: |
صمام بوابة مقعد مرنوصمام بوابة ذو حواف |
صمام بوابة حديد الدكتايل غير المرتفع / صمام بوابة إسفين مرن من مولر
معلومات عامة
إسفين إغلاق مغطى بالمطاط مع أغطية منزلقة لتقليل التآكل والتلف وعزم الدوران ؛
ختم ساق خالٍ من الصيانة ومقاوم للتآكل مع سدادات دائرية على شكل O ؛
مرور كامل ، دون انكماش.
تدفق ثنائي الاتجاه ، محكم في كلا الاتجاهين ؛
أبعاد توصيل شفة إلى EN 1092-2 ؛
الجسم والغطاء والإسفين مصنوع من الحديد الزهر المطيل GGG40 وفقًا للمواصفة DIN 1693 ؛
إسفين المطاط EPDM مبركن بالكامل ؛
ضغط التشغيل: DN500 - DN600، PN10 / PN16 ؛DN700 - DN1200 ، PN10 ؛
مع علبة التروس ذات القفل الذاتي ، قم بفتح وإغلاق التوقفات المحددة ومع مؤشر الموقف ؛
الجذعية مصنوعة من الفولاذ المقاوم للصدأ المقاوم لمياه الصرف الصف 1.4401 ؛
صامولة جذعية قابلة للاستبدال مصنوعة من البرونز المصبوب الخالي من الزنك ؛
مجموعة للتركيب تحت الأرض.
مواصفات صمام بوابة حديد الدكتايل:
رقم | جزء اسم | مادة |
1 | الجسم | يلقي الحديد الدكتايل |
2 | وتد | حديد الزهر المطيل + EPDM |
3 | الجوز الجذعية | ZCuAl10Fe3 Gunmetal |
4 | طوقا | EPDM |
5 | غطاء محرك السيارة | يلقي الحديد الدكتايل |
6 | حشية السدادة | ZCuAl10Fe3 Gunmetal |
7 | إيقاف | 2Cr13 SSx 20Cr13 |
8 | السدادة | يلقي الحديد الدكتايل |
9 | ممسحة مطاطية | EPDM / NBR |
10 | عجلة اليد | يلقي الحديد الدكتايل |
صمام بوابة حديد الدكتايل المعايير المطبقة
⊙ المعيار الأمريكي
تصميم لـ ANSI / AWWA C509
البعد وجها لوجه لـ ASME B16.10-2000 (سلسلة ISO 3)
شفة وحفر إلى SME / ANSI B16.42-1998
⊙ المعيار البريطاني
تصميم BS5163 ، BS5150
البعد وجهًا لوجه وفقًا لـ BS5163 (ISO 3series ، سلسلة ISO19)
شفة وحفر إلى BS4504 الجزء الأول (EN1092)
⊙ معيار ألمانيا
تصميم لـ DIN3352
البعد وجهًا لوجه لـ DIN3202 (F4: سلسلة ISO 14 ؛ F5: سلسلة ISO 15)
شفة وحفر إلى BS EN1092
