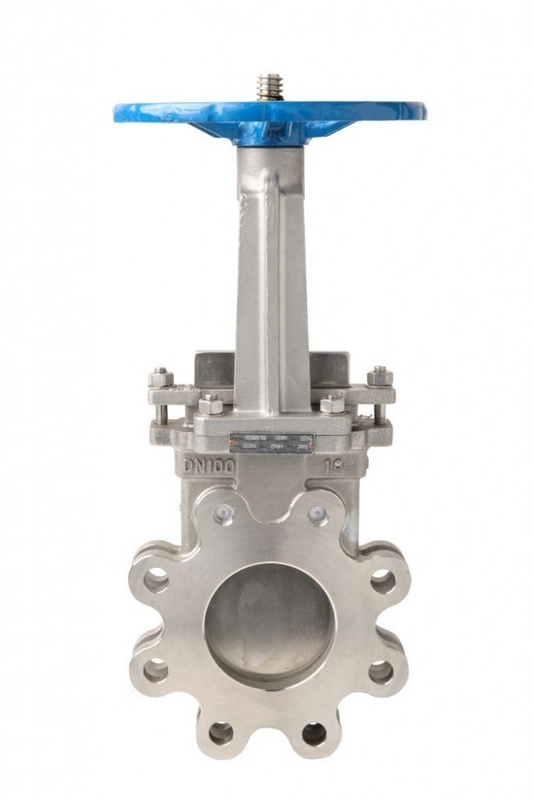

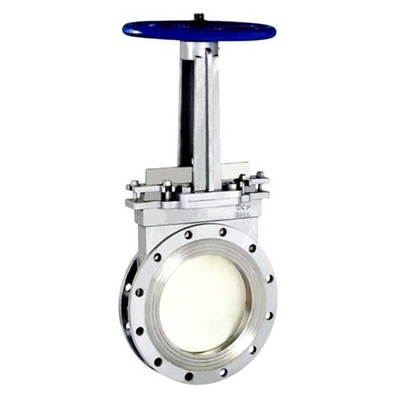

الفولاذ المقاوم للصدأ بونيه البراغي خفيفة الوزن مرنة يجلس صمام البوابة

مسامير بونيه من الفولاذ المقاوم للصدأصمام بوابة يجلس خفيف الوزن ومرن

ميزات تصميم صمام البوابة المرن:

حشيات المغزل على شكل حرف O - "الخيط الجاف" - قابلة للاستبدال تحت الضغط.

مغزل من الفولاذ المقاوم للصدأ مع خيط ملفوف ومحمل.

إجمالي إسفين مطاطي sufrace مع صمولة مغزل قابلة للاستبدال.

صمام بوابة مرن ثابت وفقًا لمعايير EN 1074-1 و 2 / EN 1171 ، مع EPDM المعتمد من WRAS
قطع المطاط.

عادة ما تكون بوابة الصمام أو عضو الإغلاق على شكل إسفين مصنوع من مادة الحديد الزهر

لتكون متينة بدرجة كافية بحيث تكون مناسبة لتطبيقات الضغط العالي والتدفق العالي.

في صمام بوابة المقعد المرن ، السطح الخارجي لإسفين الصمام مغطى بمادة مرنة

المواد من أجل تقديم ختم محكم الفقاعة حتى في ضغوط التشغيل المرتفعة.

يتم تشغيل إسفين الصمام عن طريق تدوير جذع ملولب لدفع الصمام أو سحبه

إسفين داخل الممر المائي لمبيت الصمام.

عند إغلاق الصمام ، تشكل المادة المرنة الموجودة على الحافة ختمًا محكمًا للفقاعات مع الجزء الداخلي

سطح جسم الصمام.الأوساخ أو غيرها من الملوثات في نظام تشغيل الصمام يمكن أن يؤدي إلى

ختم غير مكتمل للإسفين أو عطل آخر.

هدف آخر للاختراع الحالي هو توفير صمام بوابة مقعد مرن له

نظام مشغل إسفين محسّن يتغلب بسهولة على الآثار الضارة للتلوث الذي يحدث أثناء البناء أو داخل المنتج المنقول إلى الصمام.

هذه وغيرها من الأشياء الخاصة بالاختراع الحالي والتي سوف تتضح من دراسة

يتم توفير الوصف والرسومات الملحقة في ترتيب الصمام الذي يشتمل على صمام

السكن الذي يحدد ممر المياه ومقعد الصمام داخل ممر الصمام.

يتحرك إسفين الصمام الموجود داخل ممر الإسكان على طول اتجاه التشغيل

بين وضعية مغلقة ملامسة لمقعد الصمام لمنع تدفق الماء عبر الصمام

ممر ووضعية مفتوحة تسمح بتدفق المياه عبر ممر الصمام.

يتم وضع زوج من المسارات المتباعدة داخل مبيت الصمام على جانبي الإسفين

وتمتد على طول اتجاه العملية.زوج من الأجنحة المتقابلة محمولة على إسفين الصمام ،

السفر في كل مسار.يقوم ساق الصمام المقترن بإسفين الصمام بتحريك إسفين الصمام في اتجاهات متبادلة معاكسة بين مواضع فتح الصمام وإغلاقه.

معلومات عامة

إسفين إغلاق مغطى بالمطاط مع أغطية منزلقة لتقليل التآكل والتلف وعزم الدوران ؛
ختم ساق خالٍ من الصيانة ومقاوم للتآكل مع سدادات دائرية على شكل O ؛
مرور كامل ، دون انكماش.
تدفق ثنائي الاتجاه ، محكم في كلا الاتجاهين ؛
أبعاد توصيل شفة إلى EN 1092-2 ؛
الجسم والغطاء والإسفين مصنوع من الحديد الزهر المطيل GGG40 وفقًا للمواصفة DIN 1693 ؛
إسفين المطاط EPDM مبركن بالكامل ؛
ضغط التشغيل: DN500 - DN600، PN10 / PN16 ؛DN700 - DN1200 ، PN10 ؛
مع علبة التروس ذات القفل الذاتي ، قم بفتح وإغلاق التوقفات المحددة ومع مؤشر الموقف ؛
الجذعية مصنوعة من الفولاذ المقاوم للصدأ المقاوم لمياه الصرف الصف 1.4401 ؛
صامولة جذعية قابلة للاستبدال مصنوعة من البرونز المصبوب الخالي من الزنك ؛
مجموعة للتركيب تحت الأرض.

ميزات صمام بوابة الجلوس المرنة

⊙ إطلاق نار

تم الانتهاء من السطح الواقي عن طريق التفجير والسطح أملس ودقيق.

⊙ مقعد مسطح

طريق التجويف المستمر السلس بدون استراحة الجلوس ، فليس من السهل أن تتراكم الشوائب.

صنع السائل على الفور.

⊙ المعالجة بالمطاط

يتم طلاء كلا من الداخل والخارج بمعرفة متقدمة بفلكنة المطاط ثم صنعها

تأكد من مرونة المطاط ، وتأكد من البعد الهندسي الدقيق.المطاط والدكتايل

يد صمام الحديد الزهر معا بصعوبة.هذا يمكن أن يتجنب السقوط بسبب الاستخدام طويل الأمد.

⊙ مقاومة التآكل

كلا من الداخل والخارج مغطى براتنج الايبوكسي المسحوق غير السام لتقوية قدرة مقاومة التآكل ورفع الجودة

من إمدادات المياه.

⊙ الوعورة

من السهل تمزق صمام حديد الدكتايل الأقدم بعد تأثره بـ nonego.يمكن أن تتوقف

يعتمد التمزق على القدرة الميكانيكية الجيدة لحديد الدكتايل.

التطبيقات:يتم تطبيق هذا الصمام على نطاق واسع في أنابيب السائل لفتح أو إغلاق التثبيت في مثل هذا

المياه ، الصرف الصحي ، الطاقة الكهربائية ، أنابيب الطاقة ، المواد الكيميائية ، الشحن ، مصادر الطاقة ، إلخ.
