مكان المنشأ: | الصين |
اسم العلامة التجارية: | TOBO |
إصدار الشهادات: | CE/ISO |
رقم الموديل: | صمام بوابة السكين |
الحد الأدنى لكمية: | حاسب شخصي 1 |
---|---|
الأسعار: | 1-100 |
تفاصيل التغليف: | العبوة الداخلية: عبوة مختومة من الأكياس البلاستيكية العبوة الخارجية: عبوة كرتونية أو حزمة صندوق خشبي |
وقت التسليم: | 3-5 أيام |
شروط الدفع: | D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
القدرة على العرض: | 3000pcs / شهر |
اسم: | صمام بوابة السكين DN25 | بحجم: | dn25 |
---|---|---|---|
الضغط: | PN10 | مستخدم: | تطبيقات المياه والصرف الصحي |
بوابة مطلي: | 304 / 316SS | الجسم: | SS316 |
إيقاف: | 304SS | موضع الخيط لقضيب الصمام: | صمام البوابة الخارجية |
تسليط الضوء: | صمام بوابة السكين ثنائي الاتجاه,صمام بوابة السكين DN25,صمام البوابة ثنائي الاتجاه DN25 |

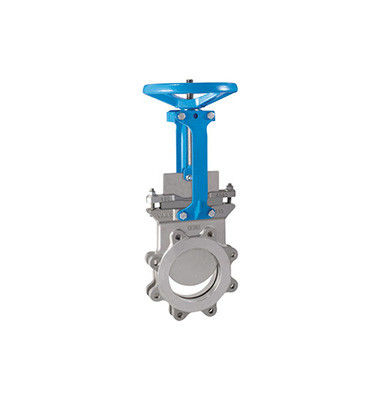

شفة DN25 PN 10 الفولاذ المقاوم للصدأ 304 ANSI 150 LBS صمام بوابة السكين
تفاصيل سريعة:
اسم المنتج | مواد |
جسم الصمام | حديد الدكتايل ، الكربون الصلب ، الفولاذ المقاوم للصدأ |
سكين | ستانلس ستيل |
ينبع | ستانلس ستيل |
عقارب | الحديد الزهر |
ختم | NBR / EPDM / PTFE أو مقعد معدني |
وصف المنتج
تحديد
النوع: صمام بوابة ثنائي الاتجاه
نطاق الحجم: 50 مم إلى 600 مم (أحجام أعلى عند التطبيق)
تصنيف الضغط: CWP-10 بار
Endstyle: مقبض كامل
وجهاً لوجه: حسب MSS SP-81
الثقب: مناسب للتركيب بين الفلنجات التي تم حفرها حسب ANSI 150 رطل (قياسي) ؛الآخرين عند الطلب.
الجسم: الفولاذ المقاوم للصدأ.الكربون الصلب.آخرون عند التطبيق
المقعد: قابل للاستبدال ، ختم سلك مطاطي ؛معيار الكلوروبرينالأعلى.درجة حرارة الخدمة - 80 درجة مئوية
البوابة: مطلي بالفولاذ المقاوم للصدأ 304/316 قياسي ؛الآخرين عند الطلب
الجذعية: 304 ش.معيار الصلبالآخرين عند الطلب
الهيكل العلوي: نير فولاذي ، معيار مطلي بالإيبوكسي ؛الآخرين عند الطلب
خيارات المشغل: معيار عجلة اليد الجذعية المرتفعة المركّبة مباشرة ؛عجلة يدوية غير مرتفعة ، عجلة سلسلة ،
تتوفر خيارات العجلة اليدوية والأسطوانة الهوائية والمشغل الكهربائي
خاص: يمكن تزويده بغطاء محرك مثبت بمسامير عند الحاجة
نطاق الحجم: | DN50 ~ 600 مم NPS 2 "-24" (حجم أكبر عند الطلب) |
مطبعة العمل ماكس: | DN50 ~ DN250: 10 بار NPS2 ~ NPS10: 150Psi |
DN300 ~ DN450: 7 بار NPS12 ~ NPS18: 90Psi | |
DN500 ~ DN600: 4 بار NPS20 ~ NPS24: 60Psi | |
درجة حرارة.نطاق: | -29 ... + 800 ℃ |
ضيق الختم: | وفقًا لـ MSS SP-81 |
مادة الجسم: | الكربون الصلب والفولاذ المقاوم للصدأ ، Allory خاص |
مادة البوابة: | الفولاذ المقاوم للصدأ مطلي بالكروم ، Allory خاص |
مادة المقعد: | الفولاذ المقاوم للصدأ + STL |
EPDM (120 درجة مئوية) / فيتون (200 درجة مئوية) / PTFE (200 درجة مئوية) / NBR (90 درجة مئوية) | |
وجها لوجه: | MSS SP-81 |
معيار شفة: | GB / T 9113.1 ، JB / T 79.1 ، HG 20592 ، ASME B16.5 ، EN1092-1 |
التطبيقات: | اللب والورق ، معالجة المياه ، المشروبات والأغذية ، الكيماويات الدقيقة ، |
كوكب الطاقة ، صناعة الصلب ، إلخ. |
الميزة الأساسية:
يتم تطبيق هذا الصمام على نطاق واسع على خطوط الأنابيب مثل إمدادات المياه والصرف الصحي والبناء والنفط والصناعات الكيماوية ، الغاز الطبيعي والطب ومحطة الطاقة ومحطة الطاقة النووية وتصريف التلوث الحضري وما إلى ذلك لغرض التعديل أو قطع التدفق يحتوي على وسط مختلف ، مثل الحبيبات السميكة والسائل اللزج والتلوث العائم إلخ.
معلومات تقنية:
القطر الاسمي DN (مم): |
50 (2 بوصة) ~ 1200 (48 بوصة) |
الضغط الاسمي PN (MPa): |
0.6 ~ 1.6 (فئة 150) |
اختبار شل الضغط PN (MPa): |
1.5 ~ 2.4 |
اختبار ختم الضغط PN (MPa): |
1.1 ~ 1.76 |
نوع الختم |
صلب / ناعم (EPDM ، NBR والبولي يوريثين) |
تسرب: ختم صلب: |
المستوى D (سائل 0.1xDNmm) ؛ سدادة ناعمة: المستوى A (صفر تسرب) |
يمكن أن تكون المواد:
جزء |
مواد |
جسم |
CI |
ختم |
NBR |
سكين |
الفولاذ المقاوم للصدأ 304 |
التعبئة |
PTFE |
نير |
A3 |
السدادة |
WCB ، ZL103 |
البندق الجذعية |
نحاس |
ينبع |
316 |
تحمل |
ZChSnSb10-6 |
العنصر القياسي |
الفولاذ المقاوم للصدأ 201 ، 304 |
تطبيق:
طاقة مناجم الذهب ، نفايات الخام ، الورق أو الخشب ، الألياف ، الغبار ، المعالجة الكيميائية لمياه الصرف الصحي ، الترسيب الخزانات والخامات والخبث ، الأسفلت ، مخارج الصناديق ، الفاكهة ، الحبوب ، الجص ، مياه الصرف الصحي من المسلخ ، النقل الهوائي خطوط الأنابيب أو وسائط الجعة.إمدادات المياه والصرف أو إزالة الخواص من محطات توليد الطاقة (تنطبق على عاليةدرجة الحرارة 540 درجة مئوية ودرجة الحرارة الفائقة ≤ 900 درجة مئوية.
خصائص المنتج:
تتميز بتصميمها المضغوط ، كونها فعالة من حيث المساحة ، منخفضة السعر ، سهلة التركيب ، حماية كاملة من التآكل والصدمات والصيانة والتشغيل السهل الاستخدام وعمر الخدمة الطويل وخيارات المشغل المجانية.
جسم:
· مخالب توجيه مصبوبة في أسفل المنفذ لتركيب البوابة ، بدلاً من الأخدود ، تزيل الانسداد المحتمل لإغلاق الصمام مع توفير ختم أكثر إحكامًا.كما تدفع مخالب التوجيه البوابة إلى المقعد لإغلاق محكم في الوضع المغلق.
· تصميم متكامل للجسم يضمن سهولة التجميع وعدم تسرب الغلاف.
· تصميم منفذ كامل يقلل من انخفاض الضغط ويزيد من سعة التدفق.
· تعمل النقاط المرنة PTFE مقابل البوابة على إزالة التلامس المعدني المعدني بين البوابة و bo dy.
مقعد:
· مقعد المدخل الجانبي قابل للاستبدال ، مما يقلل من تكلفة الصيانة.
· مثبت المقعد على شكل حرف L يغلق المقعد في جسم الصمام ويغطي جانب المقعد لمنع تدفق التدفق المباشر.
بوابة:
· حافة السكين المشطوفة توفر إجهاد قطع قوي وختم محكم.
· يمكن زيادة سماكة البوابة لمواجهة الضغط العالي.
· سطح البوابة مصقول جيدًا من كلا الجانبين لإحكام الغلق وتقليل التشويش.
· البوابة مطلية بالكروم الصلب لصمام ختم المعدن.
ينبع:
· غطاء الساق متوفر لضمان عمر خدمة طويل للساق.
· اثنان من محامل الدفع يقلل من عزم الدوران للتشغيل.
· حلمة الشحوم متوفرة لتسهيل تزييت المحامل.
التعبئة والتغليف والشحن
التعبئة: صناديق الخشب الرقائقي أو حسب متطلبات العملاء
